اسکنر لیزری (Laser Scanner) یکی از پیشرفتهترین تجهیزات اندازهگیری و برداشت دادههای سهبعدی در دنیای امروز است که تحول بزرگی در حوزه نقشهبرداری، مهندسی، معماری و صنایع دقیق ایجاد کرده است.
این فناوری با استفاده از پرتوهای لیزر و ثبت میلیونها نقطه در ثانیه، امکان ایجاد مدلهای دقیق سهبعدی از محیط، سازه و اشیاء را فراهم میکند.
در سالهای اخیر، افزایش نیاز به دقت بالا، سرعت اجرا و مستندسازی دقیق باعث شده اسکنر لیزری به یکی از مهمترین ابزارهای پروژههای نقشهبرداری و صنعتی تبدیل شود. آشنایی با انواع لیزر اسکنر سه بعدی، تفاوت مدلها، کاربردها و نکات مهم خرید به کاربران کمک میکند تا با توجه به بودجه و نوع پروژه، بهترین انتخاب را داشته باشند.
اسکنر لیزری نقشهبرداری چگونه کار میکند؟
عملکرد اسکنر لیزری نقشه برداری بر پایه ارسال و دریافت پرتو لیزر است. این فرآیند به صورت زیر انجام میشود:
1. ارسال پرتو لیزر
دستگاه، پرتوهای لیزر را به سطوح اطراف خود ارسال میکند.
2. بازتاب نور از سطح
پرتو لیزر پس از برخورد با سطح، به سمت دستگاه بازمیگردد.
3. محاسبه فاصله
اسکنر با اندازهگیری زمان رفت و برگشت نور (Time of Flight) یا اختلاف فاز (Phase Shift)، فاصله دقیق هر نقطه را محاسبه میکند.
4. تولید ابر نقاط (Point Cloud)
نتیجه این فرآیند، مجموعهای از میلیونها نقطه سهبعدی با مختصات دقیق است که به آن ابر نقطه گفته میشود. این دادهها پایه تولید مدلهای سهبعدی، نقشهها و تحلیلهای مهندسی هستند. خروجیهای اسکنر لیزری پس از برداشت در نرمافزارهای پردازش داده اسکنر لیزری تحلیل شده و به مدلهای قابل استفاده تبدیل میشوند.
انواع تکنولوژی در لیزر اسکنر سه بعدی
🔸 Time of Flight (ToF)
مناسب برای پروژههای بزرگ، معادن، نقشهبرداری شهری و محیطهای باز با برد بلند.
🔸 Phase Shift
دارای دقت بسیار بالا، ایدهآل برای اسکن سازهها، ساختمانها و فضاهای داخلی.
🔸 Triangulation
بیشتر در اسکنرهای صنعتی و قطعات کوچک استفاده میشود.
🔸 اسکن ترکیبی
در نسل جدید Laser Scannerها، ترکیب چند تکنولوژی برای افزایش سرعت و دقت بهکار گرفته میشود.
انواع اسکنر لیزری نقشه برداری
اسکنر لیزری ثابت (Terrestrial Laser Scanner)
اسکنر لیزری موبایل (Mobile Laser Scanner)
اسکنر لیزری هوایی (LiDAR)
لیزر اسکنر سه بعدی صنعتی
هر کدام از این مدلها بسته به نوع پروژه، دقت و محدوده برداشت انتخاب میشوند.
ویژگی های اسکنر لیزری حرفهای
یک اسکنر لیزری سه بعدی حرفهای باید دارای ویژگیهای زیر باشد:
دقت میلیمتری در برداشت دادهها
توانایی برداشت میلیونها نقطه در ثانیه
برد اندازهگیری متناسب با پروژه
پشتیبانی از فرمتهای استاندارد ابر نقطه
سازگاری با نرمافزارهای پردازش Point Cloud
سرعت بالا در اسکن و پردازش دادهها
برندهای مطرحی مانند اسکنر لیزری SHARE و Singular XYZ با بهرهگیری از تکنولوژی روز دنیا، جزو گزینههای قابل اعتماد در پروژههای نقشهبرداری و صنعتی محسوب میشوند.
مزایای استفاده از لیزر اسکنر نسبت به روشهای سنتی نقشهبرداری
استفاده از اسکنر لیزری نقشه برداری در مقایسه با روشهای سنتی مانند برداشت دستی، توتال استیشن و GPS مزایای قابل توجهی دارد که باعث شده این فناوری به انتخاب اول بسیاری از پروژههای عمرانی و صنعتی تبدیل شود.
1. افزایش چشمگیر سرعت برداشت اطلاعات
در روشهای سنتی، برداشت دادهها زمانبر و وابسته به نیروی انسانی است. در حالی که لیزر اسکنر سه بعدی قادر است در مدتزمان کوتاه، میلیونها نقطه دقیق را ثبت کند و کل پروژه را در چند ساعت یا حتی چند دقیقه اسکن نماید.
2. دقت بسیار بالا در اندازهگیری
Laser Scannerها با دقت میلیمتری، امکان ثبت جزئیات پیچیده سطوح، سازهها و تجهیزات را فراهم میکنند. این سطح از دقت در بسیاری از پروژهها با روشهای سنتی عملاً غیرقابل دستیابی است.
3. برداشت بدون تماس (Non-Contact)
اسکنر لیزری بدون تماس فیزیکی با سطح کار میکند. این ویژگی در پروژههایی مانند مرمت آثار تاریخی، صنایع حساس، تجهیزات نیروگاهی و محیطهای خطرناک اهمیت بسیار زیادی دارد.
4. مستندسازی کامل پروژه (As-Built)
یکی از مهمترین مزایای اسکنر لیزری سه بعدی نقشه برداری، امکان برداشت دقیق وضعیت موجود (As-Built) است. دادههای ابر نقطه، مرجع بسیار ارزشمندی برای طراحی، بازسازی و توسعههای آینده خواهند بود.
5. کاهش خطای انسانی
در روشهای سنتی، خطای اپراتور یکی از چالشهای اصلی است. اما با استفاده از اسکنر لیزری، فرآیند برداشت دادهها به صورت خودکار انجام شده و میزان خطا به حداقل میرسد.
6. صرفهجویی در هزینههای بلندمدت
اگرچه هزینه اولیه فروش اسکنر لیزری ممکن است بیشتر از تجهیزات سنتی باشد، اما کاهش زمان پروژه، افزایش دقت و حذف دوبارهکاریها باعث کاهش چشمگیر هزینههای نهایی میشود.
برای دیدن چشمانداز آینده اسکنر لیزری و فناوری نقشهبرداری هوشمند میتوانید کلیک کنید.
کاربردهای اسکنر لیزری سه بعدی
🔸 نقشهبرداری و عمران
تهیه نقشههای توپوگرافی، برداشت ازبیلت (As-Built)، کنترل حجم و دقت سازهها.
🔸 معماری و مرمت
ثبت دقیق بناهای تاریخی و طراحی بازسازی.
🔸 صنایع نفت، گاز و نیروگاهها
مدلسازی سهبعدی تأسیسات، پایش تجهیزات و طراحی توسعه.
🔸 معدن و محیط زیست
محاسبه حجم، بررسی تغییرات زمین و مدیریت منابع طبیعی.
🔸 خودروسازی و تولید صنعتی
کنترل کیفیت قطعات و مهندسی معکوس.
فروش اسکنر لیزری و انتخاب بهترین مدل
در بازار امروز، فروش اسکنر لیزری با تنوع بالایی از برندها و مدلها انجام میشود. انتخاب صحیح نیازمند بررسی مواردی ازقبیل نوع پروژه (نقشهبرداری، صنعتی، معماری)، دقت مورد نیاز، برد اسکن، نرمافزارهای پشتیبانیشده و خدمات پس از فروش میباشد. برندهایی مانند SHARE و Singular XYZ با ارائه مدلهای متنوع لیزر اسکنر نقشه برداری، پاسخگوی نیاز پروژههای کوچک تا بزرگ هستند. برای جلوگیری از اشتباهات متداول در انتخاب دستگاه، بخش اشتباهات رایج در استفاده و خرید اسکنر لیزری را مطالعه کنید.
در برخی پروژهها، این سؤال مطرح میشود که خرید اسکنر لیزری مقرونبهصرفهتر است یا برونسپاری خدمات اسکن؟ اگر پروژهها بهصورت مداوم انجام میشوند، نیاز به برداشتهای تکرارشونده وجود دارد یا دقت و محرمانگی دادهها اهمیت بالایی دارد، خرید لیزر اسکنر سه بعدی یک سرمایهگذاری هوشمندانه محسوب میشود. در مقابل، برای پروژههای محدود و کوتاهمدت، استفاده از خدمات اسکن میتواند گزینه مناسبی باشد.
اشتباهات رایج در استفاده و خرید اسکنر لیزری
با وجود پیشرفت چشمگیر اسکنر لیزری سه بعدی، انتخاب یا استفاده نادرست از این تجهیزات میتواند باعث کاهش کیفیت دادهها و افزایش هزینههای پروژه شود. یکی از اشتباهات رایج، انتخاب اسکنر لیزری نقشه برداری بدون توجه به نوع پروژه، محیط کاری و دقت مورد نیاز است؛ چرا که هر مدل برای کاربرد مشخصی طراحی شده است.
تمرکز صرف بر قیمت و نادیده گرفتن آموزش، پشتیبانی فنی و خدمات پس از فروش نیز میتواند در بلندمدت مشکلات جدی ایجاد کند. علاوه بر این، عدم تسلط بر نرمافزارهای پردازش ابر نقاط (Point Cloud) باعث میشود بخش مهمی از توانایی Laser Scanner بلااستفاده بماند.
همچنین استفاده نادرست از تنظیمات دستگاه یا بهکارگیری تکنولوژیهایی مانند SLAM در محیطهای نامناسب، دقت نهایی برداشت را کاهش میدهد. انتخاب منبع معتبر و نمایندگی رسمی، نقش مهمی در جلوگیری از این اشتباهات دارد.

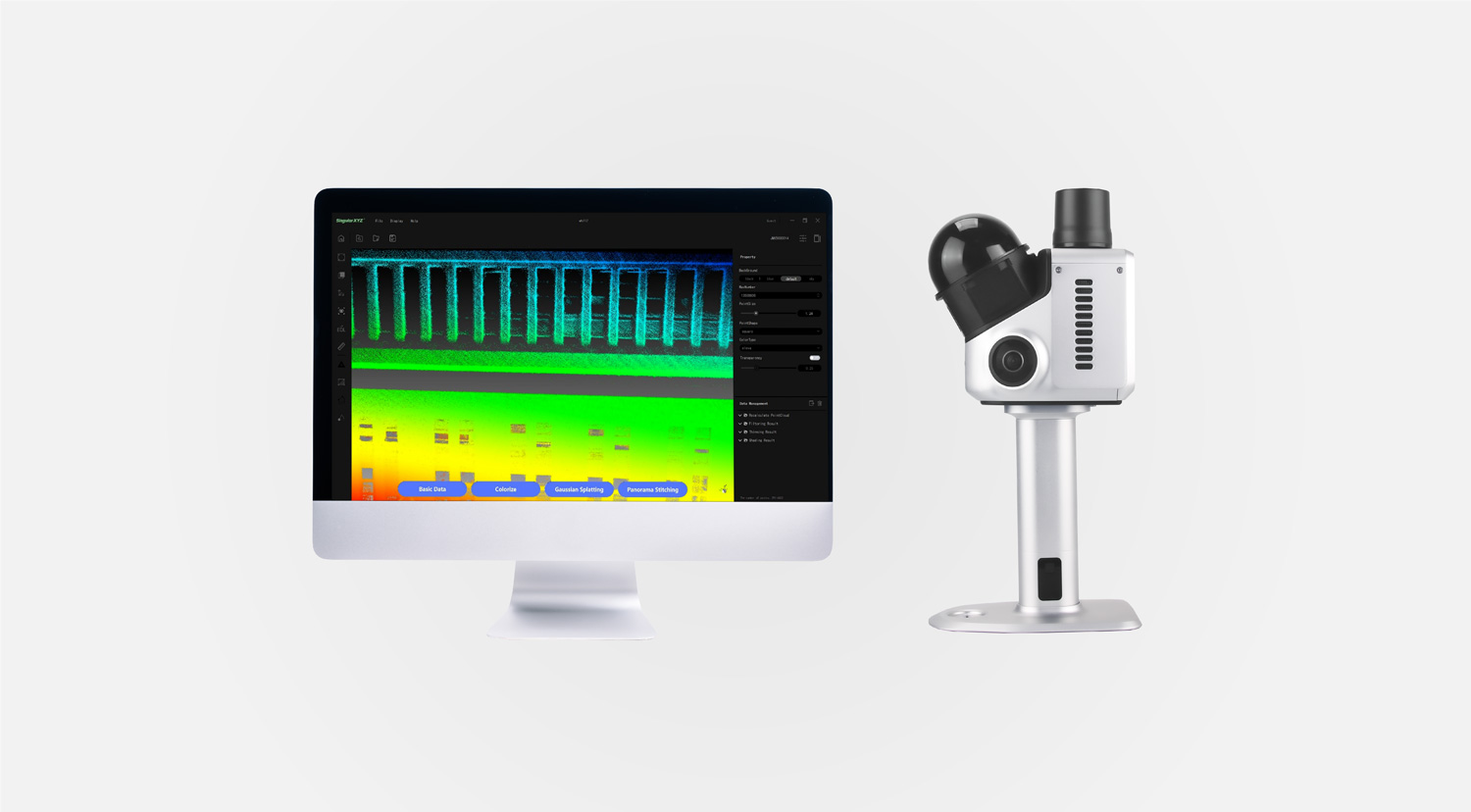

نرمافزارهای پردازش داده Laser Scanner
دادههای حاصل از 3D Laser Scanner در قالب ابر نقطه نیاز به پردازش دارند. نرمافزارهای تخصصی با موتورهای بهینهشده امکانات زیر را فراهم میکنند:
فیلتر نویز
هممرجعسازی اسکنها
تولید مدل سهبعدی
استخراج نقشه و مقاطع
نقش هوش مصنوعی (AI) و اتوماسیون در پردازش دادههای اسکنر لیزری
در سالهای اخیر، پیشرفت هوش مصنوعی باعث شده اسکنر لیزری (Laser Scanner) از یک ابزار صرفاً برداشت داده، به یک سیستم هوشمند تحلیل اطلاعات تبدیل شود. امروزه الگوریتمهای AI و Machine Learning نقش کلیدی در مدیریت، پردازش و تفسیر حجم عظیم دادههای حاصل از لیزر اسکنر سه بعدی ایفا میکنند.
یکی از مهمترین کاربردهای هوش مصنوعی در پردازش دادههای اسکنر لیزری، حذف خودکار نویز و پاکسازی ابر نقاط (Point Cloud Cleaning) است. در پروژههای بزرگ، میلیونها نقطه ثبت میشود که بخشی از آنها میتواند شامل خطا یا دادههای غیرضروری باشد. سیستمهای مبتنی بر AI این نقاط را بهصورت هوشمند شناسایی و حذف میکنند و زمان پردازش پروژه را بهطور چشمگیری کاهش میدهند.
کاربرد مهم دیگر، طبقهبندی هوشمند اجزای محیط است. هوش مصنوعی میتواند عناصر مختلف مانند دیوارها، کف، سقف، ستونها، تجهیزات صنعتی و تأسیسات را بهصورت خودکار تشخیص دهد. این قابلیت، فرآیند تولید مدلهای BIM، نقشههای As-Built و Digital Twin را سریعتر و دقیقتر میکند.
در نسل جدید Laser Scannerها، ترکیب AI با فناوریهایی مانند SLAM، پردازش ابری و تحلیل بلادرنگ باعث شده تصمیمگیری در پروژههای نقشهبرداری و صنعتی حتی در حین برداشت داده امکانپذیر باشد. بدون تردید، هوش مصنوعی یکی از عوامل اصلی رشد دقت، سرعت و هوشمندی اسکنرهای لیزری در آینده نزدیک خواهد بود.
آینده اسکنر لیزری و فناوری لیزر اسکن سهبعدی
با رشد سریع فناوریهای دیجیتال، آینده اسکنر لیزری بهطور مستقیم با هوش مصنوعی، پردازش ابری و سیستمهای خودکار گره خورده است. نسل جدید لیزر اسکنر سه بعدی نهتنها سریعتر و دقیقتر خواهد بود، بلکه با تحلیل هوشمند دادهها، امکان تصمیمگیری آنی در پروژههای نقشهبرداری و مهندسی را فراهم میکند.
یکی از مهمترین روندها، توسعه اسکنرهای مبتنی بر SLAM است که امکان برداشت داده بدون نیاز به ایستگاه ثابت را فراهم میکنند. این موضوع باعث گسترش استفاده از اسکنر لیزری نقشه برداری در فضاهای بسته، پروژههای پیچیده و محیطهای پویا خواهد شد. همچنین کاهش وزن تجهیزات، افزایش برد و بهبود دقت، استفاده از Laser Scanner را برای پروژههای کوچکتر نیز مقرونبهصرفه میکند.
در آینده نزدیک، یکپارچهسازی اسکنرهای لیزری با BIM، Digital Twin و واقعیت افزوده، نقش این فناوری را از یک ابزار برداشت صرف، به یک سیستم تحلیل و مدیریت هوشمند ارتقا خواهد داد. به همین دلیل، اسکنر لیزری یکی از ستونهای اصلی نقشهبرداری و مهندسی دیجیتال آینده خواهد بود.
جمعبندی | چرا اسکنر لیزری آینده نقشهبرداری است؟
اسکنر لیزری (Laser Scanner) بهعنوان یکی از مهمترین دستاوردهای فناوری در حوزه اندازهگیری و برداشت دادههای سهبعدی، توانسته است تحولی اساسی در روشهای سنتی نقشهبرداری و مهندسی ایجاد کند. ترکیب دقت میلیمتری، سرعت بسیار بالا و قابلیت ثبت میلیونها نقطه در ثانیه، این ابزار را به انتخاب اول پروژههای مدرن تبدیل کرده است.
امروزه لیزر اسکنر سه بعدی نقشه برداری نهتنها برای برداشت هندسه سازهها و محیطها استفاده میشود، بلکه به عنوان یک ابزار کلیدی در مستندسازی As-Built، مدلسازی سهبعدی، کنترل کیفیت، محاسبه حجم و تحلیلهای مهندسی دقیق نقش ایفا میکند. دادههای ابر نقطه حاصل از اسکنر لیزری، پایهای مطمئن برای تصمیمگیریهای فنی و کاهش خطاهای اجرایی فراهم میسازد.
یکی از مزایای مهم اسکنر لیزری نقشه برداری، کاهش قابل توجه زمان و هزینه پروژههاست. با حذف برداشتهای تکراری، کاهش خطای انسانی و افزایش سرعت عملیات، استفاده از Laser Scanner در بلندمدت منجر به بهرهوری بالاتر و بازگشت سرمایه سریعتر میشود. به همین دلیل، بسیاری از شرکتهای مهندسی و عمرانی به سمت استفاده گسترده از این فناوری حرکت کردهاند.
با توسعه برندهای معتبر و قابل اعتمادی مانند اسکنر لیزری SHARE و Singular XYZ، دسترسی به تجهیزات حرفهای با دقت بالا و پشتیبانی مناسب برای پروژههای مختلف امکانپذیر شده است. این موضوع باعث شده تا استفاده از لیزر اسکنر سه بعدی تنها محدود به پروژههای بزرگ نباشد و در پروژههای کوچک و متوسط نیز بهصرفه و کاربردی باشد.
در نهایت میتوان گفت اسکنر لیزری نهتنها آینده نقشهبرداری، بلکه ستون اصلی تحول دیجیتال در مهندسی، معماری و صنایع دقیق محسوب میشود. انتخاب و استفاده صحیح از لیزر اسکنر نقشه برداری، گامی مؤثر در جهت افزایش دقت، کاهش هزینهها و ارتقای کیفیت خروجی پروژهها خواهد بود.
در میان انواع اسکنر لیزری سه بعدی دستی (Handheld 3D Laser Scanner)، برخی مدلها به دلیل سرعت، دقت و قابلیت حمل بالا، کاربرد گستردهای در پروژههای نقشهبرداری و مستندسازی دارند. از جمله محصولات ارائهشده، میتوان به اسکنر لیزری SHARE SLAM S20 ،SHARE SLAM S20 SE و Share SLAM S100 اشاره کرد که همگی از سری اسکنرهای دستی مبتنی بر تکنولوژی SLAM برند SHARE محسوب میشوند.
همچنین اسکنر لیزری دستی H1 Handheld 3D از برند Singular XYZ بهعنوان یک گزینه کارآمد و حرفهای، برای اسکن سریع فضاها و پروژههای متنوع سهبعدی مورد استفاده قرار میگیرد.

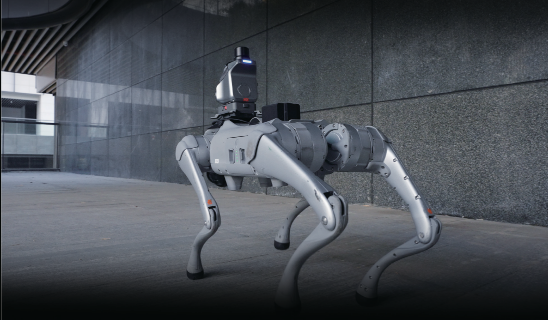

← مشاهده و بررسی اسکنر لیزری SHARE SLAM S20
← مشاهده مشخصات اسکنر لیزری SHARE SLAM S20 SE

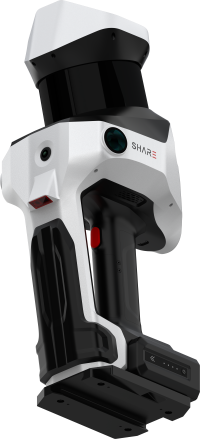

← معرفی کامل لیزر اسکنر Share SLAM S100

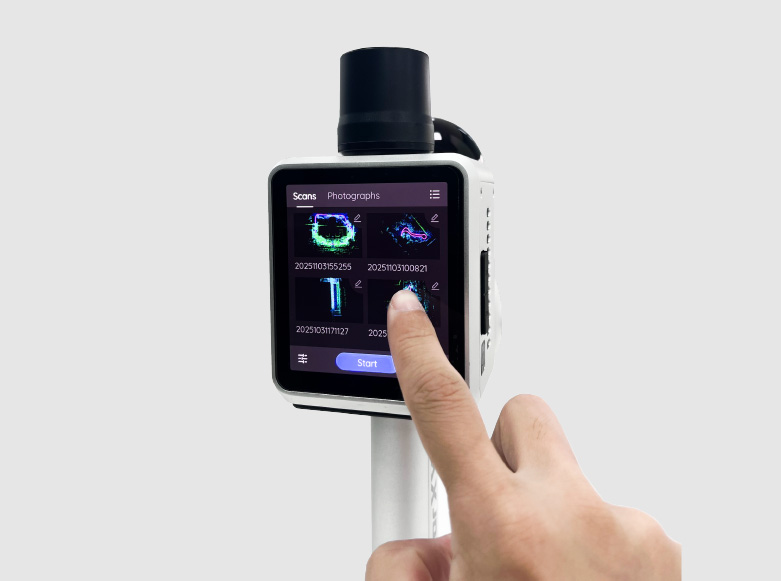

← مشاهده اسکنر لیزری Singular H1 Handheld 3D
نمایندگی رسمی و اهمیت اصالت در خرید اسکنر لیزری
در فرآیند خرید تجهیزات پیشرفتهای مانند اسکنر لیزری نقشه برداری، اصالت دستگاه، پشتیبانی فنی و خدمات پس از فروش نقش بسیار مهمی در موفقیت پروژهها دارد. استفاده از تجهیزات غیررسمی یا بدون پشتوانه فنی، میتواند منجر به کاهش دقت، بروز خطا در دادهها و افزایش هزینههای اجرایی شود.
در ایران، شرکت فناوری تجهیزات زمینی فدک بهعنوان تنها نماینده رسمی برند SHARE UAV و برند Singular XYZ، مسئولیت عرضه، پشتیبانی و خدمات تخصصی این تجهیزات را بر عهده دارد. این موضوع باعث میشود کاربران و شرکتهای مهندسی بتوانند با اطمینان کامل، از لیزر اسکنر سه بعدی اصل و دارای استانداردهای بینالمللی استفاده کنند.
خرید از نمایندگی رسمی، علاوه بر تضمین کیفیت دستگاه، امکان بهرهمندی از آموزش تخصصی، بهروزرسانی نرمافزارها، خدمات گارانتی و پشتیبانی فنی بلندمدت را فراهم میکند. این موارد در پروژههای نقشهبرداری، صنعتی و عمرانی، تأثیر مستقیمی بر دقت خروجی و کاهش ریسکهای اجرایی دارند.
سوالات متداول و کاربردی درباره لیزر اسکنرها
1. اسکنر لیزری چیست؟
دستگاهی برای برداشت دادههای سهبعدی است که با استفاده از پرتو لیزر، شکل، ابعاد و موقعیت دقیق اشیاء و محیط را ثبت میکند و در نقشهبرداری، عمران، معماری و صنایع پیشرفته کاربرد دارد.
2. لیزر اسکنر سه بعدی چگونه کار میکند؟
با ارسال پرتو لیزر و اندازهگیری زمان بازگشت یا اختلاف فاز نور، فاصله هر نقطه را محاسبه کرده و دادهها را به صورت ابر نقاط (Point Cloud) ذخیره میکند.
3. تفاوت اسکنر لیزری نقشه برداری با روشهای سنتی چیست؟
این اسکنرها نسبت به روشهای سنتی مانند توتال استیشن، سرعت بالاتر، دقت میلیمتری و برداشت میلیونها نقطه را فراهم میکند و مستندسازی کامل سهبعدی ارائه میدهد.
4. دقت اسکنر لیزری سه بعدی چقدر است؟
دقت Laser Scannerها بسته به مدل و تکنولوژی مورد استفاده، معمولاً بین ۱ تا ۳ میلیمتر است و برای پروژههای دقیق کاملاً مناسب میباشد.
5. خروجی اسکنر لیزری چیست؟
خروجی اصلی شامل فایل ابر نقطه (Point Cloud) است که امکان تولید مدل سهبعدی، نقشه دوبعدی، مقاطع، محاسبه حجم و نقشه As-Built را فراهم میکند.
6. تفاوت کاربری اسکنر لیزری ثابت، موبایلی و هوایی چیست؟
ثابت: مناسب ساختمانها و سازهها
موبایلی: مناسب مسیرها و پروژههای خطی
هوایی (LiDAR): مناسب مناطق وسیع و توپوگرافی
7. قیمت اسکنر لیزری نقشه برداری چقدر است؟
قیمت به عواملی مانند دقت، برد اسکن، سرعت برداشت، نوع تکنولوژی و نرمافزارهای همراه بستگی دارد و متغیر است.
8. برای خرید اسکنر لیزری به چه نکاتی باید توجه کرد؟
در خرید این محصول باید نوع پروژه، دقت مورد نیاز، برد اسکن، نرمافزارهای پشتیبانیشده و خدمات پس از فروش بررسی شود.
9. فروش اسکنر لیزری شامل چه خدماتی میشود؟
معمولاً شامل آموزش، نصب، پشتیبانی فنی، گارانتی و خدمات پس از فروش است.
10. آیا اسکنر لیزری برای پروژههای کوچک هم مناسب است؟
بله، امروزه با توسعه اسکنرهای لیزری دستی و مبتنی بر SLAM، استفاده از لیزر اسکنر سه بعدی در پروژههای کوچک، فضاهای داخلی و برداشتهای سریع کاملاً مقرونبهصرفه و کاربردی شده است.
11. اسکنر لیزری دستی SLAM برای چه پروژههایی بهترین انتخاب است؟
اسکنرهای لیزری دستی SLAM برای پروژههای معماری داخلی، مستندسازی As-Built، تأسیسات، فضاهای پیچیده و محیطهایی که امکان استقرار اسکنر ثابت وجود ندارد، بهترین عملکرد را ارائه میدهند.
