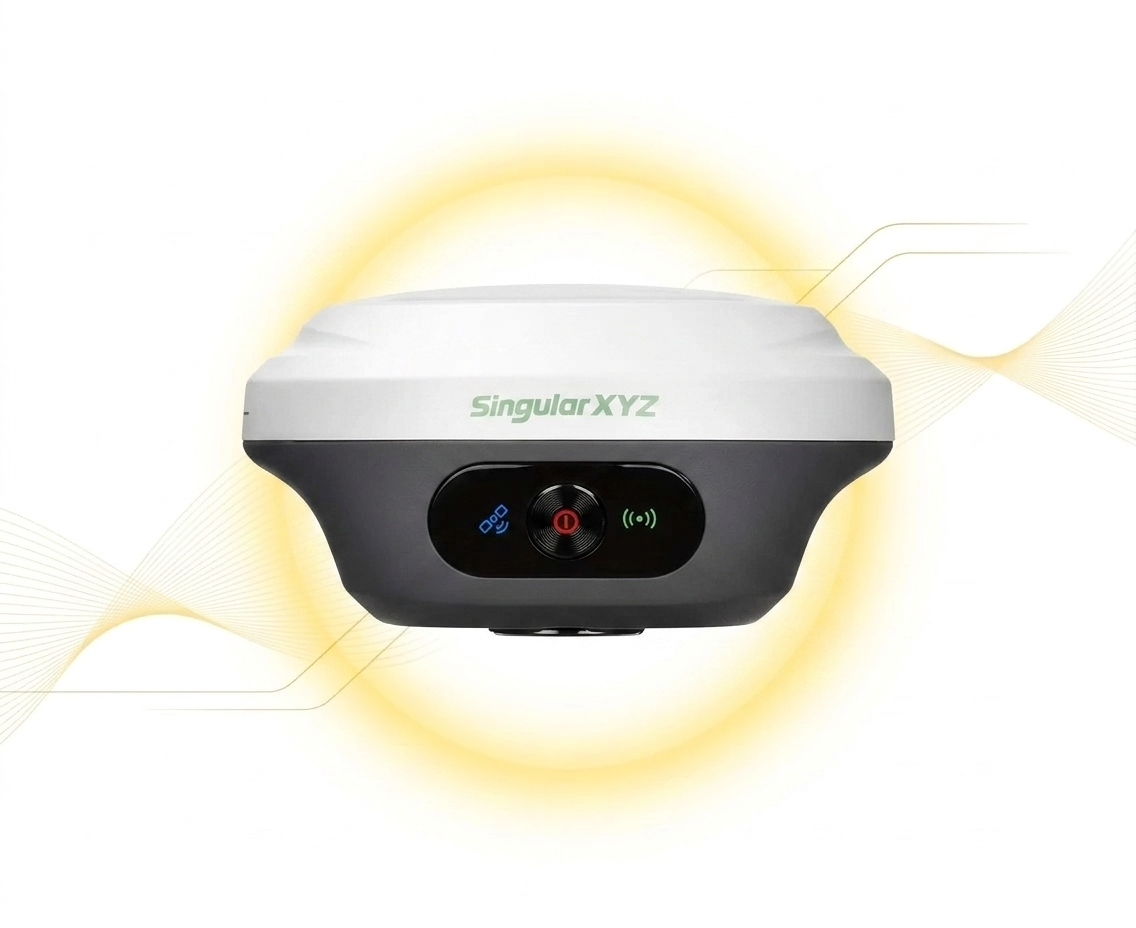

جی پی اس مولتی فرکانس Z1 یکی از پیشرفتهترین و در عین حال کوچکترین گیرندههای GNSS برند Singular است که برای نقشهبرداری دقیق در پروژههای عمرانی، کاداستر و زیرساختی طراحی شده است. این دستگاه با ترکیب فناوری چندمنظومهای، دقت RTK در حد میلیمتر و طراحی فوقسبک، انتخابی ایدهآل برای نقشهبرداران حرفهای محسوب میشود.
Z1 با پشتیبانی از تمامی سیستمهای ماهوارهای، ماژول IMU برای برداشت با شیب ۶۰ درجه، ارتباطات کامل شامل UHF، WiFi و بلوتوث، و بدنه مقاوم با استاندارد IP67، یک راهکار جامع و قابلاعتماد برای کار در شرایط سخت محیطی ارائه میدهد. اگر بهدنبال گیرندهای کوچک، هوشمند و قدرتمند هستید، جی پی اس مولتی فرکانس Z1 میتواند پاسخگوی تمامی نیازهای میدانی شما باشد.

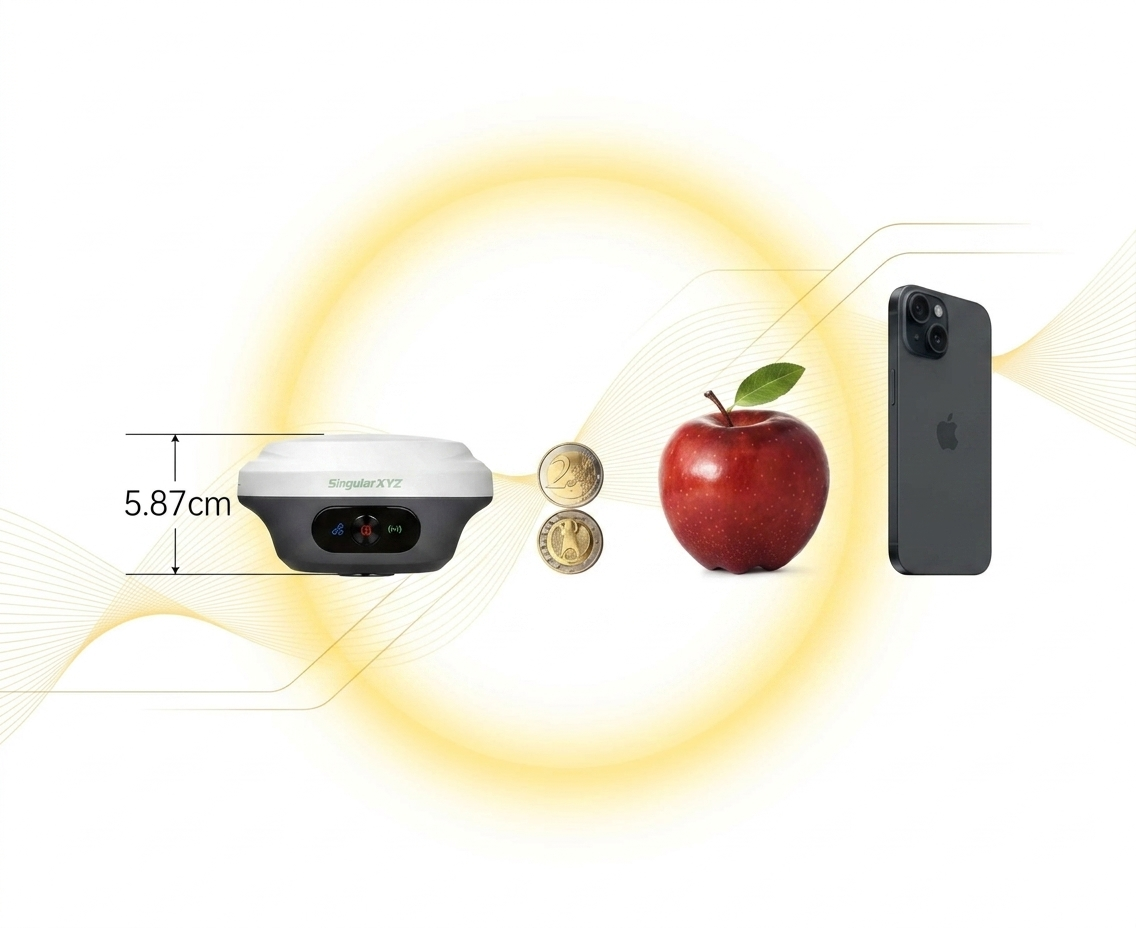

جی پی اس مولتی فرکانس Z1 با طراحی فوقالعاده جمعوجور و ابعاد تنها 107×58.7 میلیمتر، یکی از کوچکترین گیرندههای حرفهای GNSS در بازار محسوب میشود. این دستگاه تقریباً به اندازه یک سیب است و بهراحتی در کف دست جای میگیرد، بدون اینکه عملکرد آن تحت تأثیر قرار بگیرد.
با وجود این بدنه کوچک، جی پی اس مولتی فرکانس Z1 از تمامی منظومههای ماهوارهای پشتیبانی میکند و به فناوری ضد تداخل مجهز است. نتیجه این ترکیب، دستیابی به دقت در حد سانتیمتر حتی در محیطهای چالشبرانگیز مانند مناطق شهری یا دارای پوشش درختی است.

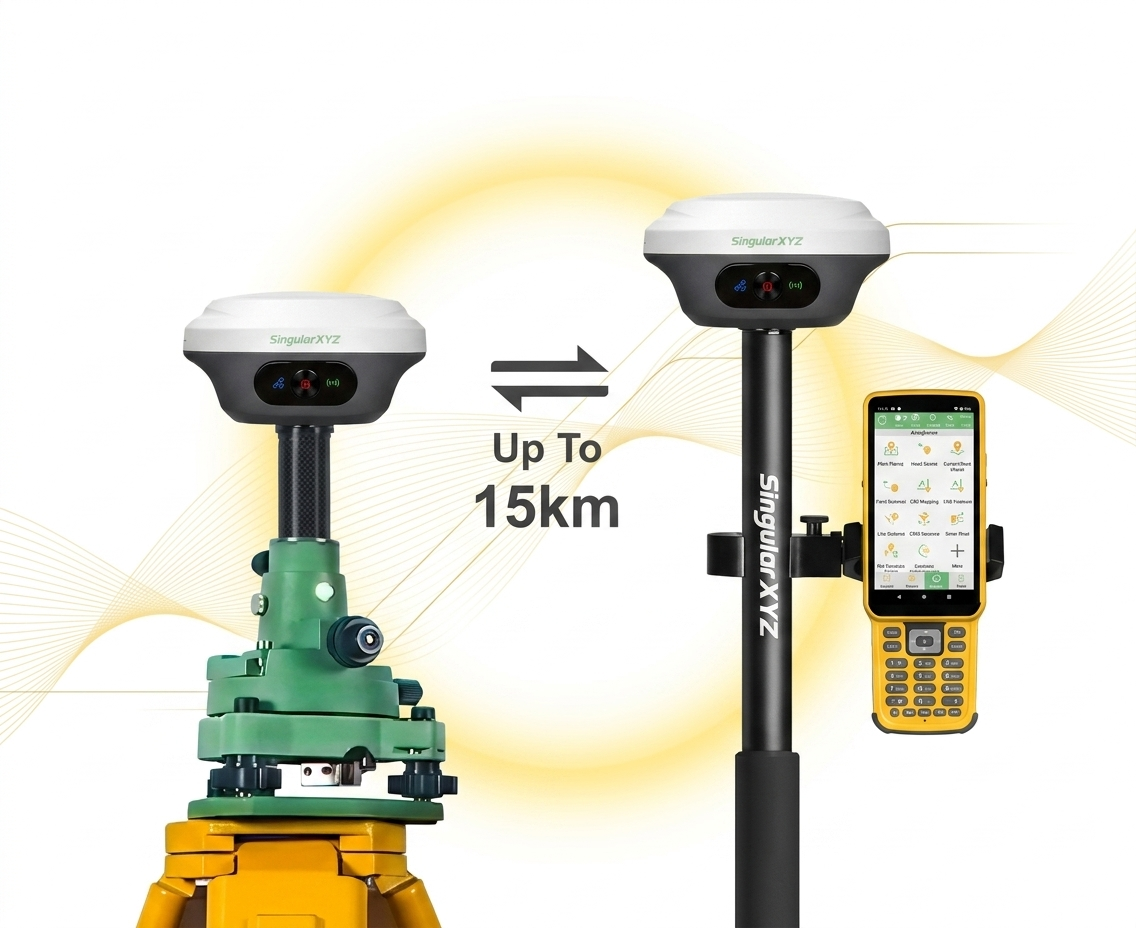

جی پی اس مولتی فرکانس Z1 برای سازگاری با سناریوهای مختلف نقشهبرداری، از حالتهای کاری جامع پشتیبانی میکند. این دستگاه قابلیت استفاده بهعنوان Base و Rover را دارد و برای پروژههای استاتیک، RTK و شبکه CORS کاملاً مناسب است.
رادیو UHF داخلی پیشرفته با برد تا ۱۵ کیلومتر، امکان استفاده در حالت رادیویی را فراهم میکند. همچنین از طریق اتصال بلوتوث به PDA میتوان به شبکههای محلی CORS متصل شد. حافظه داخلی جی پی اس مولتی فرکانس Z1 نیز فضای کافی برای ذخیره دادههای استاتیک را در اختیار کاربر قرار میدهد.

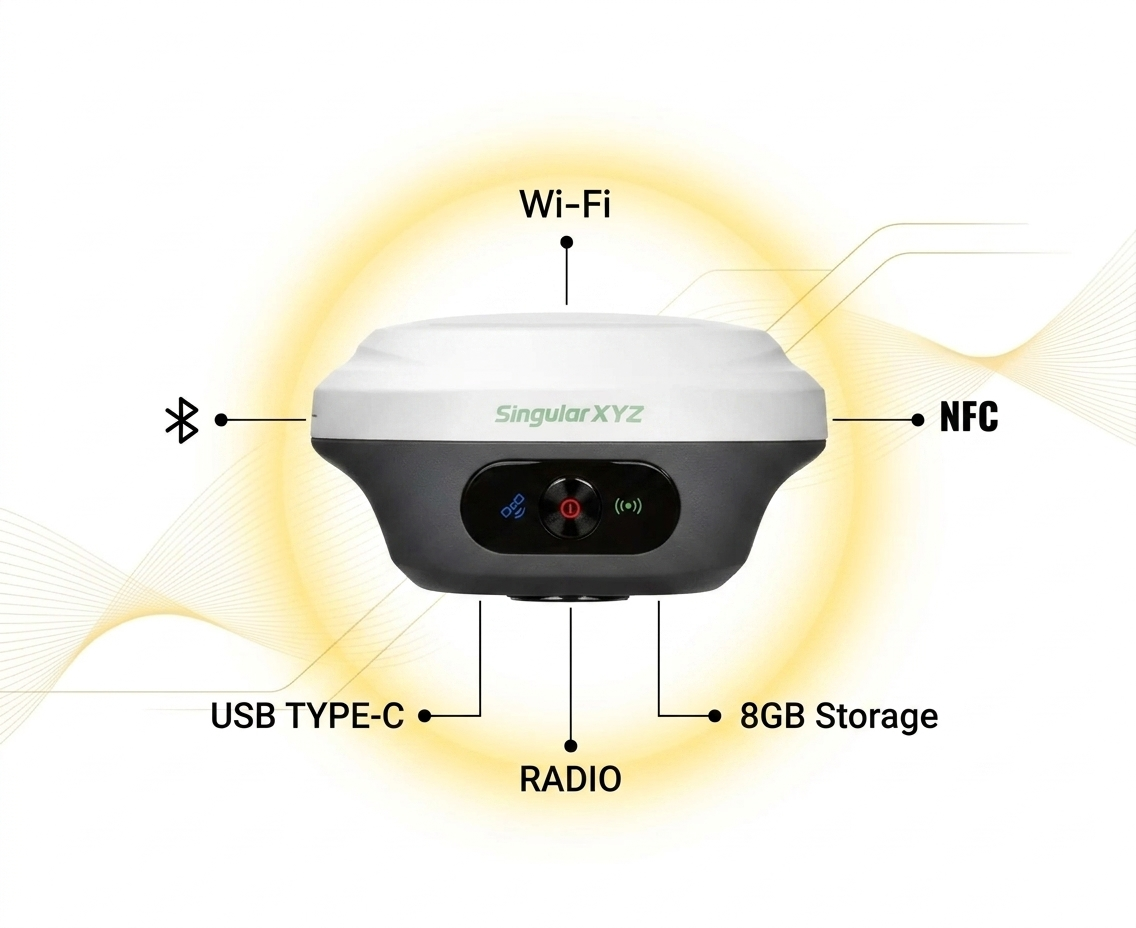

برای ارائه یک تجربه کاری حرفهای، جی پی اس مولتی فرکانس Z1 تمامی امکانات ضروری را در یک بدنه مقاوم با استاندارد IP67 ترکیب کرده است. این دستگاه مجهز به رادیو UHF، وایفای، بلوتوث و درگاه USB برای انتقال دادهها است.
همچنین وجود ماژول IMU داخلی برای برداشت زاویه تا ۶۰ درجه، اتصال سریع NFC و رابط کاربری تحت وب، کار با دستگاه را سادهتر و سریعتر میکند. جی پی اس مولتی فرکانس Z1 به گونهای طراحی شده که پاسخگوی نیازهای متنوع نقشهبرداران حرفهای باشد.

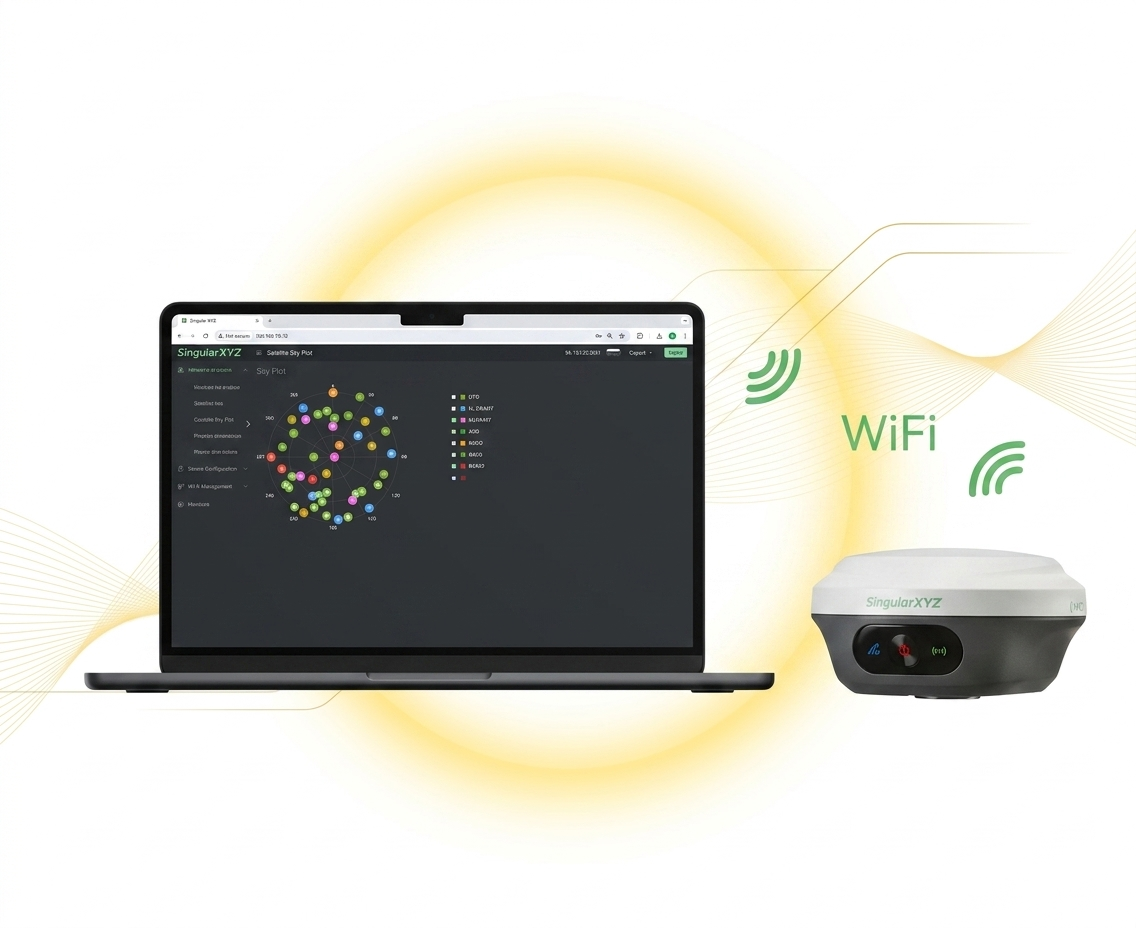

با اتصال به وایفای جی پی اس مولتی فرکانس Z1 میتوانید وارد صفحه مدیریت تحت وب دستگاه شوید. این رابط کاربری امکان مدیریت کامل گیرنده را بدون نیاز به نرمافزار جانبی فراهم میکند.
از طریق WebUI میتوانید دادههای استاتیک را دانلود کنید، Firmware را بهروزرسانی نمایید، وضعیت ماهوارهها و باتری را بررسی کرده و تنظیمات موردنیاز را انجام دهید.
با اتصال به وایفای جی پی اس مولتی فرکانس Z1 میتوانید وارد صفحه مدیریت تحت وب دستگاه شوید. این رابط کاربری امکان مدیریت کامل گیرنده را بدون نیاز به نرمافزار جانبی فراهم میکند.
در جی پی اس مولتی فرکانس Z1 از طریق WebUI میتوانید دادههای استاتیک را دانلود کنید، Firmware را بهروزرسانی نمایید، وضعیت ماهوارهها و باتری را بررسی کرده و تنظیمات موردنیاز را انجام دهید.

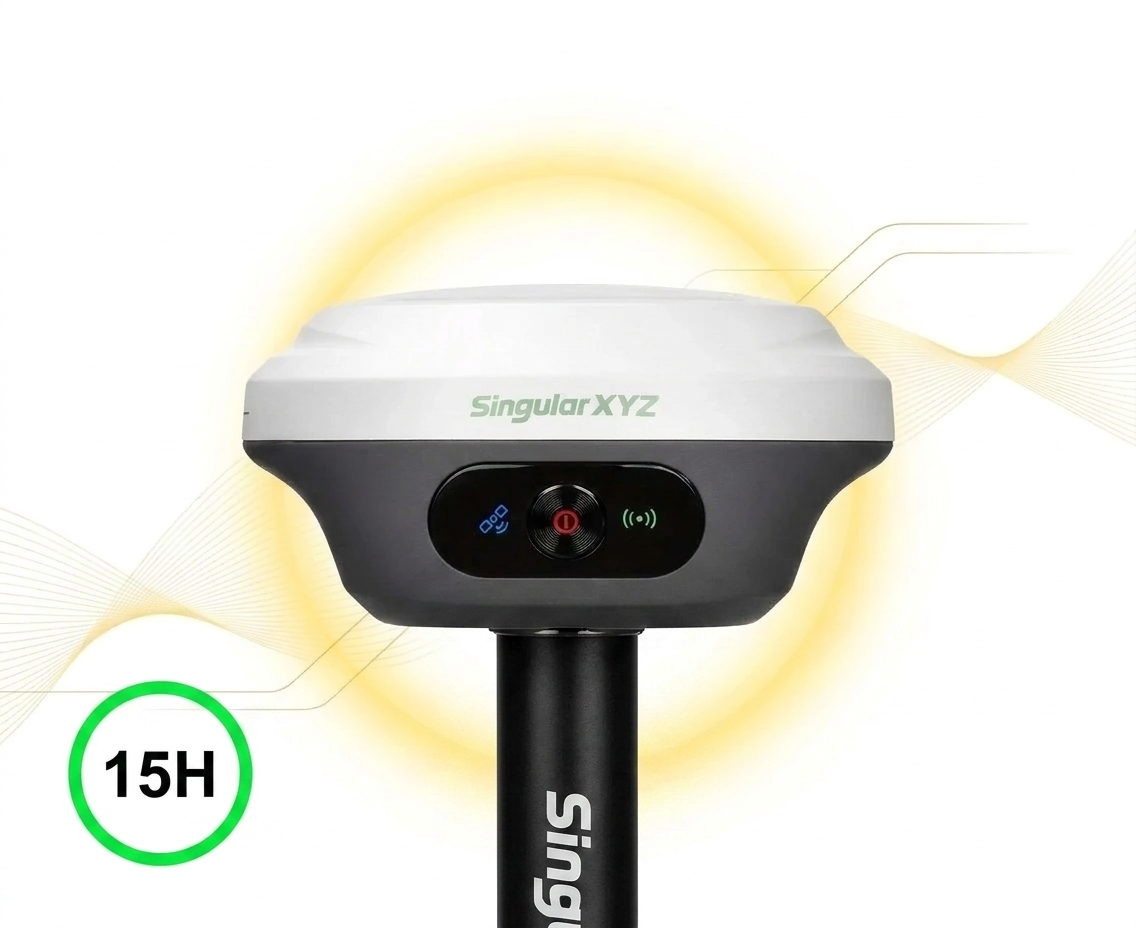

در طراحی جدید جی پی اس مولتی فرکانس Z1، باتری به گونهای بهینهسازی شده که پاسخگوی کار مداوم در فضای باز باشد. این دستگاه میتواند تا ۱۵ ساعت عملکرد پیوسته را فراهم کند.
این ویژگی جی پی اس مولتی فرکانس Z1 باعث میشود کاربران بدون نگرانی از اتمام شارژ، یک روز کاری کامل را در پروژههای میدانی سپری کنند.

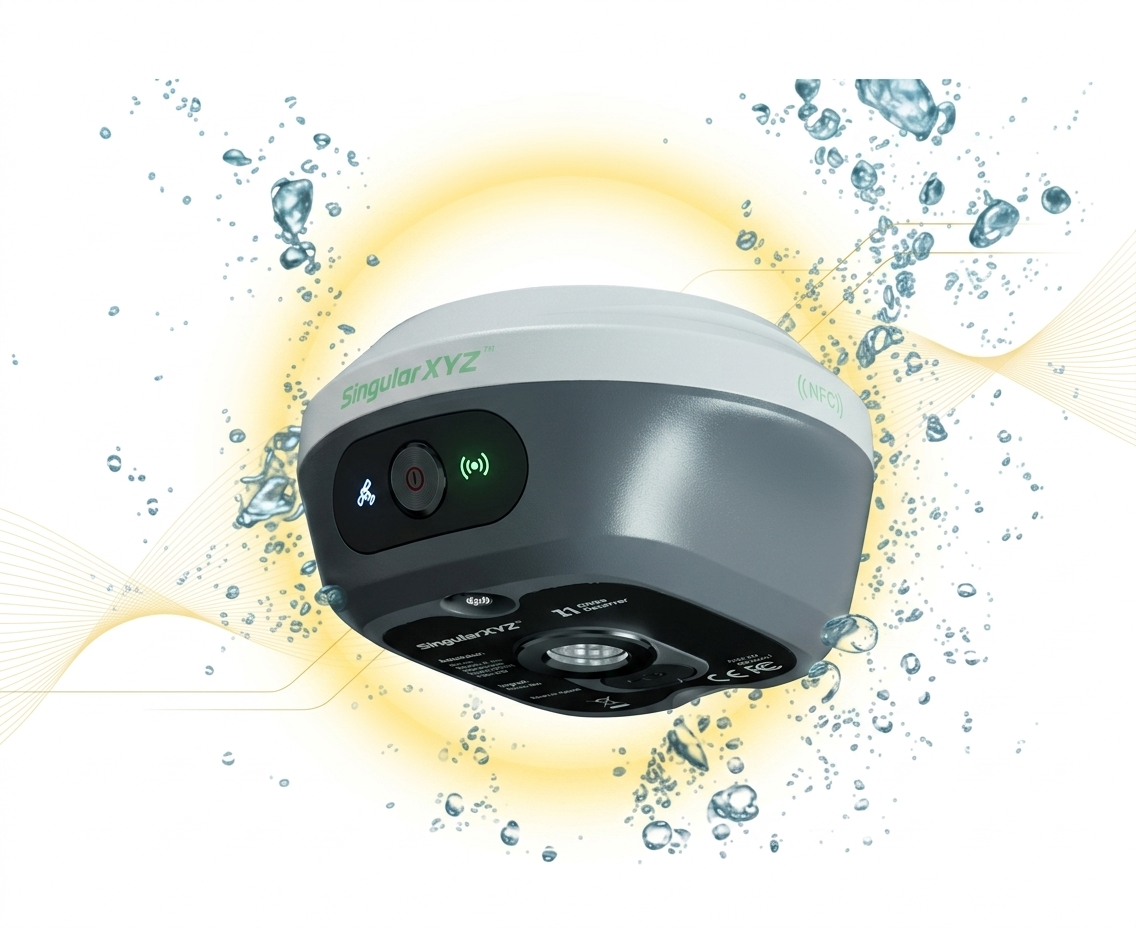

بدنه جی پی اس مولتی فرکانس Z1 مطابق با استاندارد IP67 طراحی شده است. این استاندارد نشاندهنده مقاومت کامل در برابر گردوغبار و محافظت در برابر نفوذ آب در شرایط کاری سخت است.
همچنین ساختار مقاوم جی پی اس مولتی فرکانس Z1 آن را در برابر ضربه و سقوطهای احتمالی در محیطهای کارگاهی محافظت میکند و عملکرد پایدار آن را تضمین مینماید.
برای بهرهبرداری کامل از قابلیتهای جی پی اس مولتی فرکانس Z1، نرمافزار SingularPad ارائه شده است. این نرمافزار نقشهبرداری مبتنی بر اندروید، از حالتهای استاتیک، RTK و PPK پشتیبانی میکند.
SingularPad امکان استفاده در حالت Base و Rover را فراهم میسازد، از فرمتهای متنوع خروجی پشتیبانی میکند و با رابط کاربری ساده و روان، تجربهای حرفهای برای کاربران ایجاد میکند.
ردیاب ماهواره ای
Channels: 1408
GPS: L1C/A, L1C, L2C, L2P(Y), L5
BDS: B1I, B1C, B2a, B2I, B3I
GLONASS: G1, G2, G3
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C, L2C, L5
NavIC: L5
SBAS: L1C/A
SBAS: WAAS, EGNOS, SDCM, BDSBAS, GAGAN
L-Band: Support
Cold start: <30s
RTK Initialization Time: <5s(typical)
RTK initialization reliability: >99.9%
Re-acquisition: <1s
دقت
Standalone:
– 1.5m Horizontally
– 2.5m Vertically
DGPS:
– 0.4m Horizontally
– 0.8m VerticallyStatic post-processing:
Static post-processing:
– 2.5mm+0.5ppm Horizontally
– 5mm+0.5ppm Vertically
RTK:
– 8mm+1ppm Horizontally
– 15mm+1ppm Vertically
PPP:
– 5 cm Horizontally
– 10 cm Vertically
SBAS: < 1.0 m 3D RMS
Time Accuracy: 20ns
Tilt surveying: < ±2.5cm, within 60° tilt range
AR Stakeout:
– 8mm+1ppm Horizontally
– 15mm+1ppm Vertically
Laser Tilt Measurement: ≤5.5cm (5m range, ≤60°tilt in Laser mode)
فرمت داده
Data output format:
– NMEA-0183
– RINEX 3.02/3.04
– Binary format *.xyz
Data update rate: 1～50Hz selectable
Correction data format: RTCM v3.3/3.2/3.1/3.0
Supported protocols: Ntrip client, Ntrip Server, Ntrip Caster, TCP, UDP
ارتباط
UHF modem1:
– Working range: 5km – 15km2, in ideal environments
– Frequency range: 410-470MHz
– Protocol (TX & RX): LoRa
– Protocol(RX):TRIMATLK, SATEL,TRANSEOT,TRIMMARK3, etc.
– Channel spacing: 25KHz
– Transmit power: 0.5W~2W selectable
Bluetooth: BT4.0 dual mode
NFC: Support NFC connection
WiFi: 802.11 a/b/g/n/ac
Interface:
– 1 Type-C interface for data transmission and charging
– 1 SMA connector for UHF antenna
کاربر تعاملی
Front panel:
– 3 LED indicators indicating satellite tracking, differential data transmission and power
– 1 button for power on/off
WebUI:
– Accessible via Wi-Fi
– Support configuration, status checking, data transfer, data storage and system upgrade
ولتاژ
Power consumption: 1.8 W3
Input voltage: DC 5-15V
Battery:
– 4200 mAh, up to 12 hours working time
– Fast charge of 3 hours charging time DATA FORMAT
بدنه
Size: Φ107 mm × 58.7 mm
Weight: 547 g
Storage: 8 GB4
Housing material: Magnesium-aluminum alloy
شرایط محیطی
Working temperature: -40 ℃ to + 65 ℃
Storage temperature: -55 ℃ to + 85 ℃
Humidity: 100% non-condensing
Waterproof & dustproof: IP67
Drop: Designed to survive a 2m drop onto concrete
نکته
1. The enhanced UHF base is not compatible with normal UHF rovers on the market. For different user needs, SingularXYZ also provides normal UHF as an option compatible with UHF of other brands. Please clarify your requirements when placing the order.
2. The maximum working range of the enhanced UHF modem is 15km in ideal environments.
3. The power consumption varies with the different work modes.
4. Storage can be expanded to 32GB according to user demands.
All specifications are subject to change without notice.
