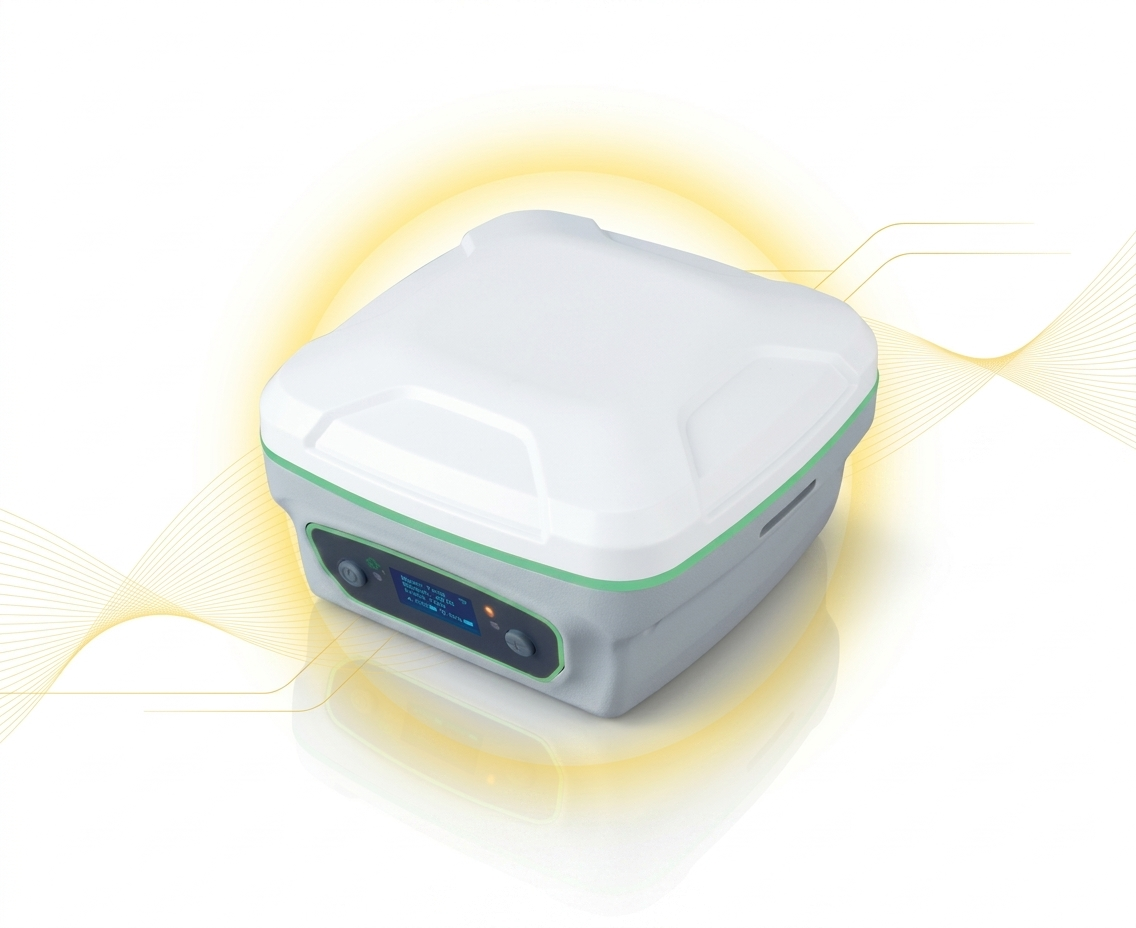

معرفی جی پی اس مولتی فرکانس Y1
جی پی اس مولتی فرکانس Y1 یک گیرنده پیشرفته GNSS برای نقشهبرداری حرفهای است که با بهرهگیری از فناوری چندفرکانسه و پشتیبانی از تمامی منظومههای ماهوارهای، دقت، سرعت و پایداری فوقالعادهای را در پروژههای عمرانی، راهسازی، کاداستر، کشاورزی دقیق و نقشهبرداری صنعتی فراهم میکند.
این گیرنده با ترکیب سختافزار قدرتمند، ارتباطات متنوع و نرمافزارهای تخصصی، یک راهکار کامل برای تیمهای نقشهبرداری حرفهای محسوب میشود.
پشتیبانی کامل از تمامی ماهوارهها با ۱۵۹۸ کانال رهگیری
یکی از مهمترین مزایای جی پی اس مولتی فرکانس Y1، پشتیبانی همزمان از تمامی منظومههای ماهوارهای جهانی است.
با بهرهگیری از ۱۵۹۸ کانال رهگیری همزمان، این دستگاه در محیطهای شهری، مناطق کوهستانی و شرایط دشوار نیز سیگنال پایدار و دقیق دریافت میکند. نتیجه این قابلیت، افزایش سرعت فیکس RTK و کاهش خطای اندازهگیری در پروژههای حساس است.
ارتباطات متنوع و اتصال سریع NFC در جی پی اس مولتی فرکانس Y1
گیرنده مولتی فرکانس Y1 از کاملترین مجموعه ارتباطی در میان گیرندههای نقشهبرداری بهره میبرد:
- 4G داخلی برای دریافت مستقیم تصحیحات RTK
- رادیو UHF داخلی
- Wi‑Fi
- بلوتوث
- USB
- درگاه سریال
علاوه بر این، با پشتیبانی از اتصال سریع NFC تنها با یک لمس میتوان کنترلر را متصل کرد؛ بدون نیاز به جستجوی دستی یا تنظیمات پیچیده. این ویژگی باعث صرفهجویی در زمان و افزایش بهرهوری تیمهای میدانی میشود.
IMU با دقت بالا و رادیو UHF قدرتمند در GNSS Y1

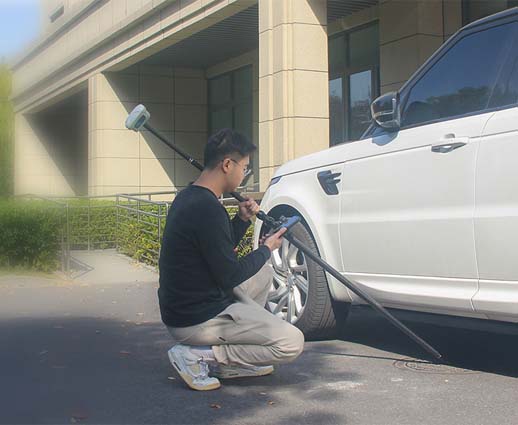

جی پی اس مولتی فرکانس Y1 مجهز به ماژول IMU داخلی پیشرفته است که امکان برداشت با شیب تا ۶۰ درجه را بدون نیاز به تراز دقیق فراهم میکند.
📌 حفظ دقت در محدوده ۲.۵ سانتیمتر
📌 افزایش سرعت برداشت نقاط
📌 حذف خطاهای ناشی از تراز نبودن ژالن
همچنین رادیو UHF داخلی با توان ۲ وات امکان برقراری ارتباط تا برد ۱۵ کیلومتر را فراهم میکند؛ بدون نیاز به رادیوی خارجی.

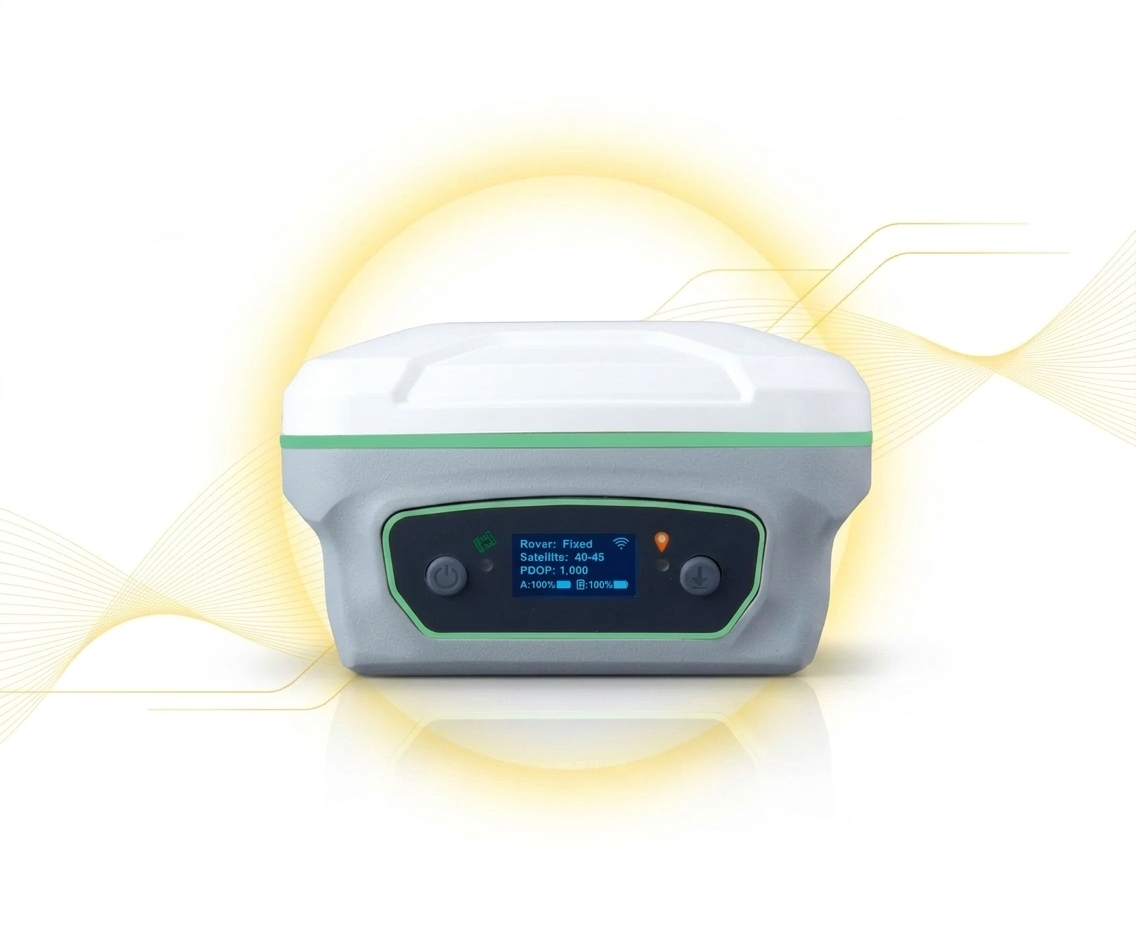

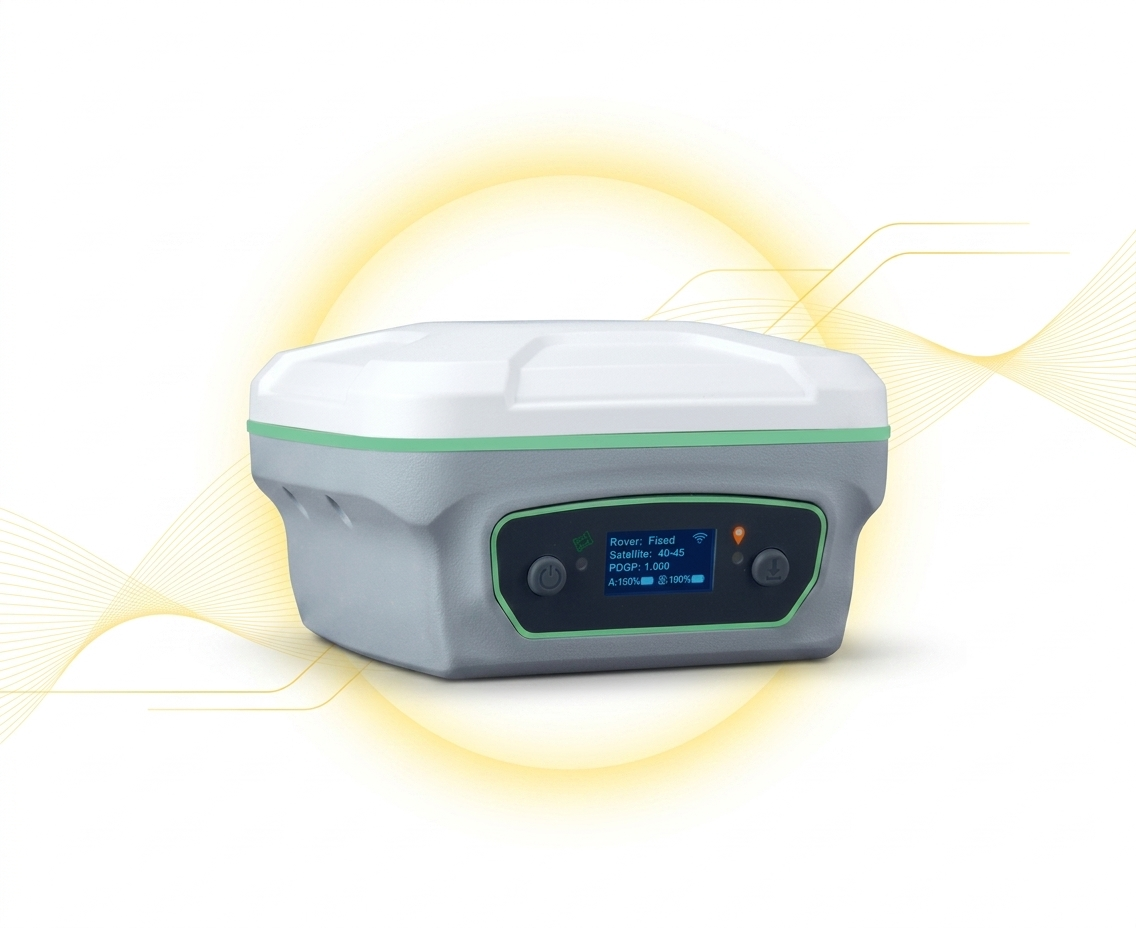

طراحی مقاوم با نمایشگر OLED و باتری قدرتمند GPS مولتی فرکانس Y1
در طراحی جی پی اس مولتی فرکانس Y1 دوام و کارایی در شرایط سخت کاری در نظر گرفته شده است:
- نمایشگر رنگی OLED برای مشاهده وضعیت ماهوارهها، باتری و تنظیمات
- استاندارد مقاومت IP67 (ضدآب و ضدگردوغبار)
- بدنه مقاوم از آلیاژ منیزیم و آلومینیوم
- باتری ۶۶۰۰ میلیآمپر ساعت
- پشتیبانی از بیش از ۲۰ ساعت کار مداوم
- قابلیت تعویض باتری در حالت روشن (Hot Swap)
این ویژگیها باعث میشود جی پی اس مولتی فرکانس Y1 برای پروژههای طولانی و محیطهای صنعتی کاملاً ایدهآل باشد.
چرا جی پی اس مولتی فرکانس Y1 انتخابی حرفهای است؟
اگر به دنبال یک گیرنده دقیق، سریع، مقاوم و مجهز به کاملترین فناوریهای روز دنیا هستید، جی پی اس مولتی فرکانس Y1 یک انتخاب ایدهآل برای شماست.
ترکیب رهگیری چندمنظومهای، IMU پیشرفته، ارتباطات گسترده، طراحی صنعتی مقاوم و نرمافزارهای تخصصی، جی پی اس مولتی فرکانس Y1 را به یک راهکار کامل برای پروژههای حرفهای نقشهبرداری تبدیل کرده است.
نرمافزارهای SingularSurv و SingularPad
SingularSurv و SingularPad هر دو نرمافزارهای نقشهبرداری میدانی مبتنی بر اندروید هستند که حالتهای مختلف نقشهبرداری مانند استاتیک، RTK و PPK را ارائه میدهند. این نرمافزارها از حالتهای کاری پایه (Base) و گیرنده (Rover) پشتیبانی میکنند، فرمتهای متنوعی را فراهم میسازند، رابط کاربری ساده و روان دارند و روشهای حرفهای نقشهبرداری را در اختیار کاربران قرار میدهند.
ردیابی ماهواره ای
Channels: 1598
GPS: L1, L1CA, L2 (L2P, L2c), L5, L1c
BDS: B1, B2, B3(B1I, B2I, B3I), (B1c, B2a, B2b)
GLONASS: L1 (L1CA, L1P), L2 (L2CA, L2P), L3
Galileo: E1, E5a, E5b, E6, E5 AltBoc
QZSS: L1C, L2, L5, L1C/A
Navic: L5
SBAS: WAAS, EGNOS, SDCM, BDSBAS, GAGAN
دقت
RTK reliability: ＞99.99%
RTK initialization: < 10s
Hot start: < 10s
Cold start: < 50s
Re-acquisition time: < 1s
Static post-processing:
– 2.5mm+0.5ppm Horizontally
– 5mm+0.5ppm Vertically
RTK:
– 8mm+1ppm Horizontally
– 15mm+1ppm Vertically
RTD:
– 0.5 m Horizontally
– 1.0m Vertically
Code differential:
– 0.25m+1ppm Horizontally
– 0.5m+1ppm Vertically
High precision long observation static accuracy:- 3mm+0.1ppm Horizontally
– 3.5mm+0.4ppm Vertically
Real time network accuracy:
– 8mm+0.5ppm Horizontally
– 15mm+0.5ppm Vertically
SBAS: < 1.0 m 3D RMS
Tilt surveying: <2.5cm, within 60° tilt
ارتباطات
BT: BT4.0
Wi-Fi: IEEE 802.11 a/b/g/n 2.4G 5G, support configuration & data download via web UI
4G: FDD-LTE B1/B3/B5/B7/B8
TDD-LTE B38/B39/B40/B41
TDSCDMA B34/B39
WCDMA B1/B2/B5/B8
GSM B2/B3/B5/B8
CDMA1x/CDMA2000 BC0/BC1
UHF modem:
– Frequency range: 410 – 470Mhz
– Channel Spacing: 12.5 kHz
– Transmit power: 0.5W/1W/2W selectable
– Working range: Up to 15km with optimal conditions
Interface:
– 1 7-pin lemo port for RS232 transmission and power supply
– 1 SIM card slot for 4G
– 1 TNC connector for UHF antenna
ولتاژ
Power: 6-28V DC
Battery: 6600mAh, 3.6V, more than 12 hours working time
Power consumption: < 2.85 W*
شرایط محیطی
Working temperature: -30℃ ~ + 65℃
Storage temperature: -40℃ ~ +85℃
Waterproof & dustproof: IP67
Shock and Vibration: Designed to survive a 2m drop onto concrete
Humidity: 100% no condensation
Vibration: MIL 810G
بدنه
Size: 12.3 × 12.3 × 7.0cm
Weight: 834 g, with batteries inside
Memory: 8 GB
Display: 0.93″ OLED display
Button: 2 buttons for power/enter and function
Indicator: 2 LEDs indicating satellite tracking and correction data
Housing: Magnesium-aluminum alloy
Speaker: For voice broadcast of real-time status
فرمت داده
Data recording formats: RINEX 2.X, 3.X, binary data
Correction data formats: RTCM 2.x, 3.x, CMR, CMR+ (CMR & CMR+ for GPS only)
Data output formats: NMEA-0183 messages, binary data
Data output rate: 1Hz, 2Hz, 5Hz, 10Hz, 20Hz
Supported protocols: VRS, FKP, MAC, Ntrip
