جی پی اس مولتی فرکانس Z1 Lite یکی از گیرندههای حرفهای و جمعوجور GNSS از برند Singular است که برای انجام پروژههای دقیق نقشهبرداری، کاداستر و پروژههای عمرانی طراحی شده است. این دستگاه با پشتیبانی از منظومههای مختلف ماهوارهای و فناوری RTK، امکان دستیابی به دقت سانتیمتری را در محیطهای مختلف فراهم میکند.
طراحی سبک و ابعاد کوچک در کنار ارتباطات کامل مانند WiFi، بلوتوث و NFC باعث شده جی پی اس مولتی فرکانس Z1 Lite به گزینهای مناسب برای نقشهبردارانی تبدیل شود که به دنبال دستگاهی قابل حمل، دقیق و اقتصادی برای عملیات میدانی هستند.

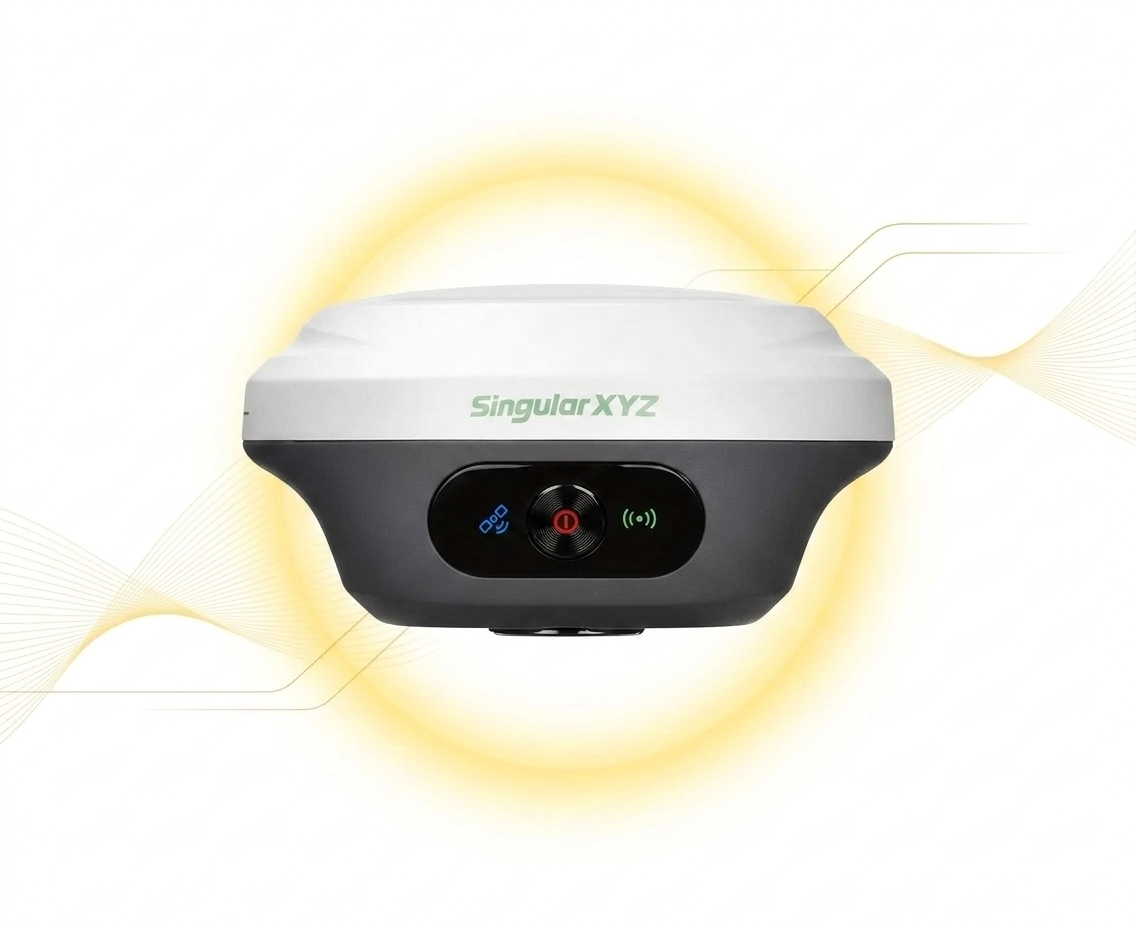

جی پی اس مولتی فرکانس Z1 Lite با طراحی فوقالعاده جمعوجور و ابعاد تنها 107×58.7 میلیمتر، یکی از کوچکترین گیرندههای حرفهای GNSS در بازار به شمار میرود. این دستگاه تقریباً به اندازه یک سیب است و بهراحتی در کف دست قرار میگیرد، بدون اینکه از قدرت و دقت آن کاسته شود.
با وجود ابعاد کوچک، Z1 Lite قابلیت ردیابی تمامی منظومههای ماهوارهای را دارد و با فناوری ضد تداخل، دقت سانتیمتری را حتی در محیطهای چالشبرانگیز مانند مناطق شهری یا زیر پوشش درختان ارائه میدهد.
جی پی اس مولتی فرکانس Z1 Lite برای سازگاری با سناریوهای مختلف نقشهبرداری طراحی شده و از حالتهای کاری متنوع پشتیبانی میکند. این گیرنده میتواند در پروژههای استاتیک، RTK و همچنین شبکههای CORS مورد استفاده قرار گیرد.
با اتصال بلوتوث به کنترلر یا PDA، کاربران میتوانند به شبکههای تصحیحات CORS متصل شوند و دادههای دقیق موقعیتیابی را دریافت کنند. همچنین حافظه داخلی دستگاه جی پی اس مولتی فرکانس Z1 Lite امکان ذخیره دادههای استاتیک برای پردازشهای بعدی را فراهم میکند.
برای ارائه یک تجربه کاری حرفهای، جی پی اس مولتی فرکانس Z1 Lite تمامی امکانات ضروری را در یک بدنه مقاوم با استاندارد IP67 ترکیب کرده است. این دستگاه مجهز به رادیو UHF، وایفای، بلوتوث و درگاه USB برای انتقال دادهها است.
همچنین وجود ماژول IMU داخلی برای برداشت زاویه تا ۶۰ درجه، اتصال سریع NFC و رابط کاربری تحت وب، کار با دستگاه را سادهتر و سریعتر میکند. Z1 به گونهای طراحی شده که پاسخگوی نیازهای متنوع نقشهبرداران حرفهای باشد.
با اتصال به وایفای جی پی اس مولتی فرکانس Z1 Lite میتوانید وارد رابط کاربری تحت وب دستگاه شوید و بدون نیاز به نرمافزار اضافی، مدیریت کامل دستگاه را انجام دهید.
از طریق این رابط میتوان دادههای استاتیک را دانلود کرد، Firmware دستگاه را بهروزرسانی نمود، وضعیت عملکرد دستگاه را بررسی کرد و تنظیمات مورد نیاز را بهسادگی تغییر داد.
جی پی اس مولتی فرکانس Z1 Lite مجهز به ماژول IMU پیشرفته است که تنها در مدت ۵ ثانیه فعال میشود. پس از راهاندازی، امکان برداشت نقاط با زاویه ژالن تا ۶۰ درجه فراهم میشود.
این قابلیت باعث افزایش سرعت عملیات نقشهبرداری میشود و نیاز به تراز کردن دقیق ژالن را کاهش میدهد، در نتیجه با جی پی اس مولتی فرکانس Z1 Lite بهرهوری کار در پروژههای میدانی افزایش مییابد.
جی پی اس مولتی فرکانس Z1 Lite نسخهای بدون رادیو UHF داخلی است و برای کار در پروژههایی طراحی شده که تصحیحات موقعیتیابی از طریق اینترنت و شبکههای CORS دریافت میشود.
در این حالت دستگاه از طریق بلوتوث یا اینترنت به کنترلر متصل شده و تصحیحات NTRIP را دریافت میکند. این موضوع باعث میشود Z1 Lite گزینهای اقتصادیتر برای کاربرانی باشد که به ارتباط رادیویی مستقل نیاز ندارند.

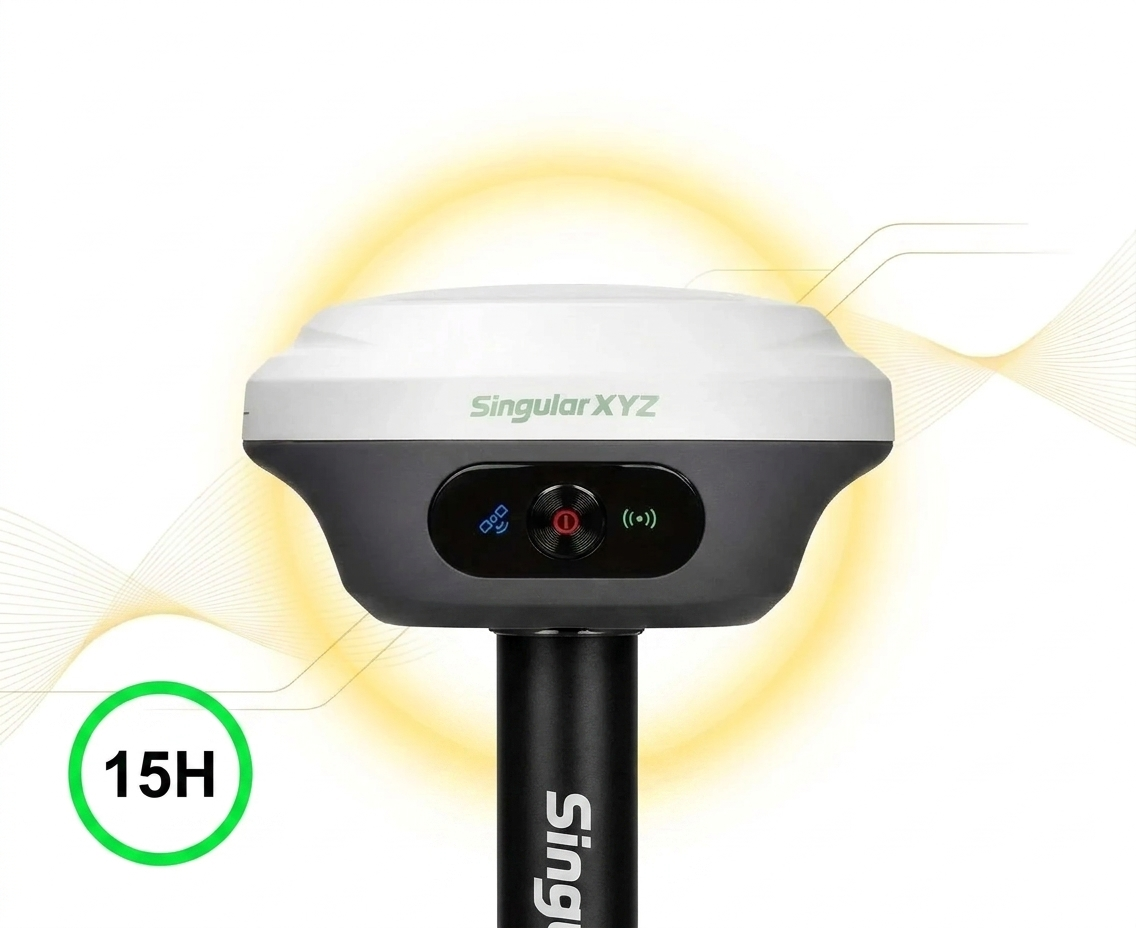

در طراحی جی پی اس مولتی فرکانس Z1 Lite باتری به گونهای بهینهسازی شده که بتواند نیاز یک روز کامل کاری در فضای باز را تأمین کند. این دستگاه تا ۱۵ ساعت عملکرد مداوم را ارائه میدهد.
این ویژگی به نقشهبرداران اجازه میدهد بدون نگرانی از اتمام شارژ، عملیات برداشت داده را در طول روز با جی پی اس مولتی فرکانس Z1 Lite ادامه دهند.

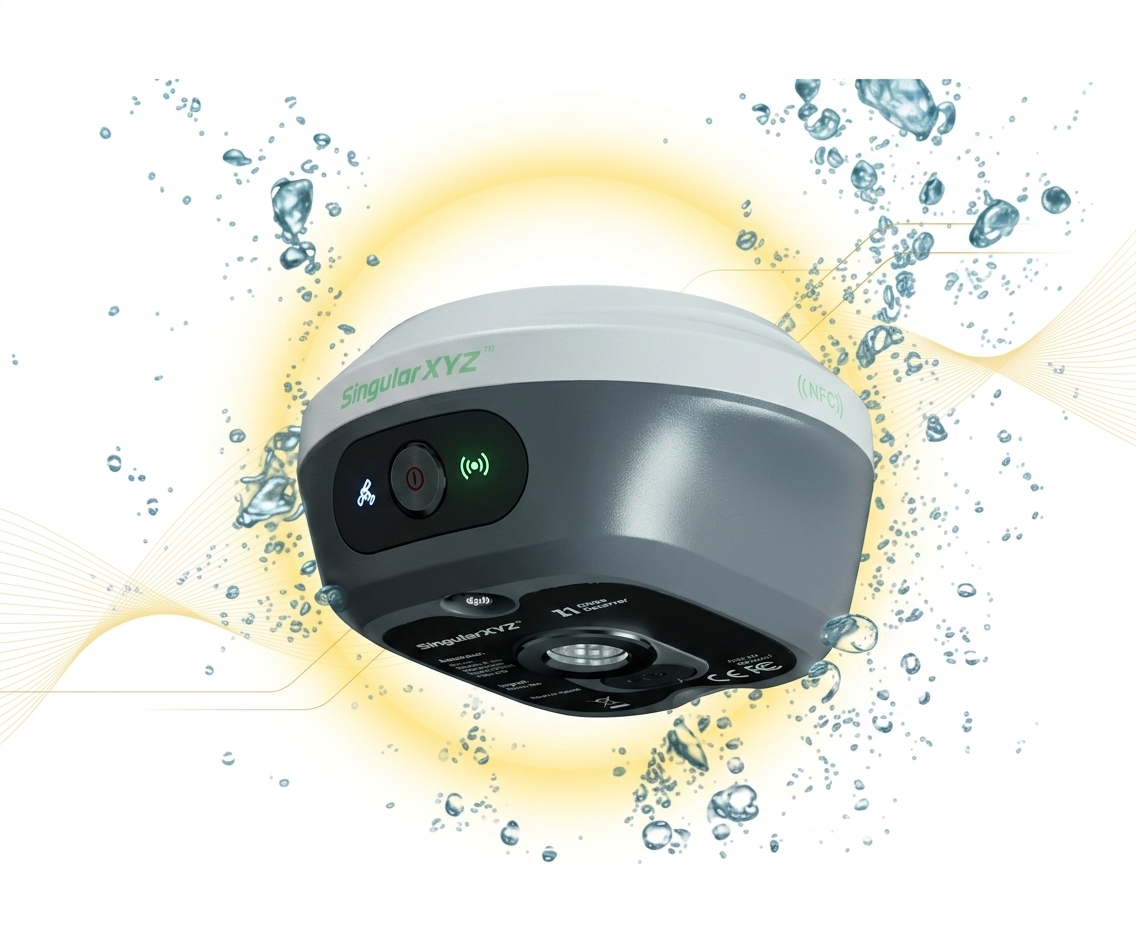

بدنه جی پی اس مولتی فرکانس Z1 Lite مطابق استاندارد IP67 طراحی شده است و در برابر گردوغبار و نفوذ آب مقاومت بالایی دارد.

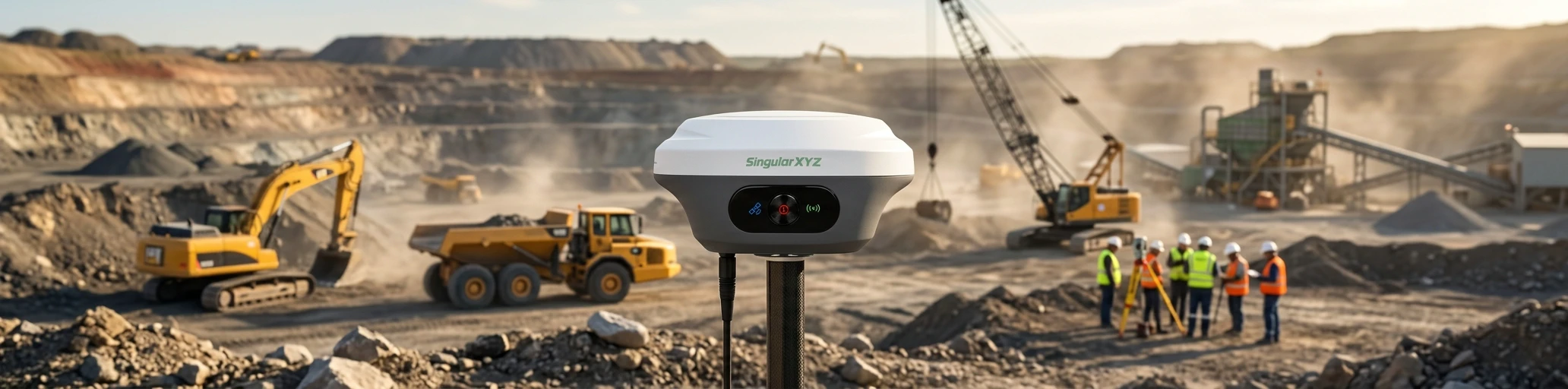

این ساختار مقاوم باعث میشود جی پی اس مولتی فرکانس Z1 Lite در شرایط سخت کاری مانند کارگاههای ساختمانی، محیطهای مرطوب یا مناطق پرگردوغبار عملکردی پایدار و قابل اعتماد داشته باشد.
برای استفاده کامل از قابلیتهای جی پی اس مولتی فرکانس Z1 Lite، نرمافزار نقشهبرداری SingularPad ارائه شده است. این نرمافزار مبتنی بر سیستمعامل اندروید بوده و از حالتهای استاتیک، RTK و PPK پشتیبانی میکند.
SingularPad امکان استفاده در حالت Base و Rover را فراهم میکند، از فرمتهای مختلف داده پشتیبانی میکند و با رابط کاربری ساده و روان، ابزارهای حرفهای مورد نیاز نقشهبرداران را در اختیار کاربران قرار میدهد.
ردیاب ماهواره ای
Channels: 1408
GPS: L1C/A, L1C, L2C, L2P(Y), L5
BDS: B1I, B1C, B2a, B2I, B3I
GLONASS: G1, G2, G3
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C, L2C, L5
NavIC: L5
SBAS: L1C/A
SBAS: WAAS, EGNOS, SDCM, BDSBAS, GAGAN
L-Band: Support
Cold start: <30s
RTK Initialization Time: <5s(typical)
RTK initialization reliability: >99.9%
Re-acquisition: <1s
دقت
Standalone:
– 1.5m Horizontally
– 2.5m Vertically
DGPS:
– 0.4m Horizontally
– 0.8m VerticallyStatic post-processing:
Static post-processing:
– 2.5mm+0.5ppm Horizontally
– 5mm+0.5ppm Vertically
RTK:
– 8mm+1ppm Horizontally
– 15mm+1ppm Vertically
PPP:
– 5 cm Horizontally
– 10 cm Vertically
SBAS: < 1.0 m 3D RMS
Time Accuracy: 20ns
Tilt surveying: < ±2.5cm, within 60° tilt range
AR Stakeout:
– 8mm+1ppm Horizontally
– 15mm+1ppm Vertically
Laser Tilt Measurement: ≤5.5cm (5m range, ≤60°tilt in Laser mode)
فرمت داده
Data output format:
– NMEA-0183
– RINEX 3.02/3.04
– Binary format *.xyz
Data update rate: 1～50Hz selectable
Correction data format: RTCM v3.3/3.2/3.1/3.0
Supported protocols: Ntrip client, Ntrip Server, Ntrip Caster, TCP, UDP
ارتباط
UHF modem1:
– Working range: 5km – 15km2, in ideal environments
– Frequency range: 410-470MHz
– Protocol (TX & RX): LoRa
– Protocol(RX):TRIMATLK, SATEL,TRANSEOT,TRIMMARK3, etc.
– Channel spacing: 25KHz
– Transmit power: 0.5W~2W selectable
Bluetooth: BT4.0 dual mode
NFC: Support NFC connection
WiFi: 802.11 a/b/g/n/ac
Interface:
– 1 Type-C interface for data transmission and charging
– 1 SMA connector for UHF antenna
سنسور بصری
Sensor type: Camera
Pixel: Global shutter with 2 MP
Frame: 30 fps
FOV: 75°
Feature: Starlight-grade camera, HD capture in weak light environment
سنسور لیزری
Range: 10m
Accuracy: (3-5)mm + 1ppm
Measuring Frequency: 2Hz
Laser Injection Power: 2mW~3mW
Laser Tilt Measurement: ≤5.5cm (5m range, ≤60°tilt in Laser mod
کاربر تعاملی
Front panel:
– 3 LED indicators indicating satellite tracking, differential data transmission and power
– 1 button for power on/off
WebUI:
– Accessible via Wi-Fi
– Support configuration, status checking, data transfer, data storage and system upgrade
ولتاژ
Power consumption: 1.8 W3
Input voltage: DC 5-15V
Battery:
– 4200 mAh, up to 12 hours working time
– Fast charge of 3 hours charging time DATA FORMAT
بدنه
Size: Φ107 mm × 58.7 mm
Weight: 547 g
Storage: 8 GB4
Housing material: Magnesium-aluminum alloy
شرایط محیطی
Working temperature: -40 ℃ to + 65 ℃
Storage temperature: -55 ℃ to + 85 ℃
Humidity: 100% non-condensing
Waterproof & dustproof: IP67
Drop: Designed to survive a 2m drop onto concrete
نکته
1. The enhanced UHF base is not compatible with normal UHF rovers on the market. For different user needs, SingularXYZ also provides normal UHF as an option compatible with UHF of other brands. Please clarify your requirements when placing the order.
2. The maximum working range of the enhanced UHF modem is 15km in ideal environments.
3. The power consumption varies with the different work modes.
4. Storage can be expanded to 32GB according to user demands.
All specifications are subject to change without notice.
