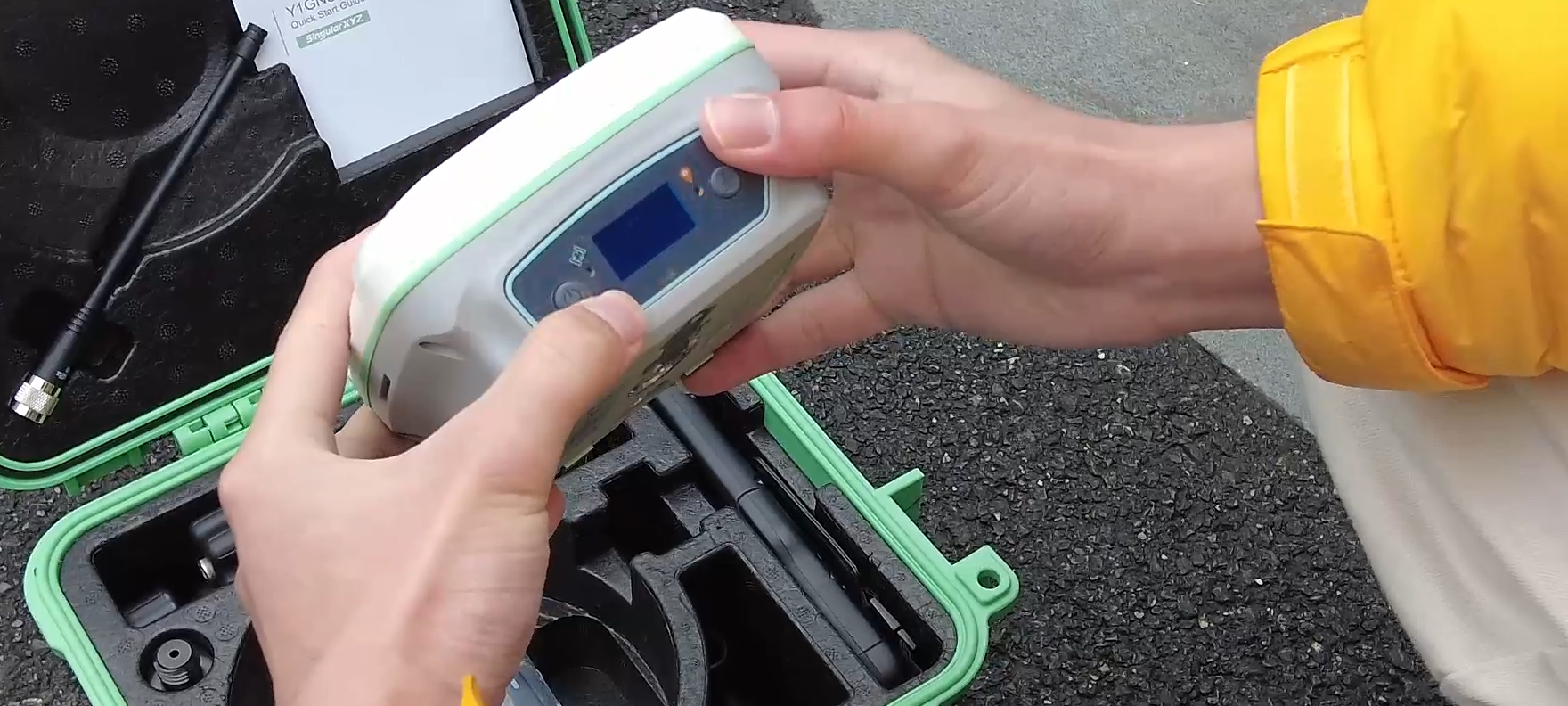

گیرنده GPS نقشهبرداری چیست و چه کاربردی در پروژههای مهندسی دارد؟
گیرنده GPS نقشهبرداری مهمترین ابزار در پروژههای عمرانی و ژئودزی است و برای اندازهگیری مختصات سهبعدی نقاط با دقت بالا بهکار میرود. این تجهیزات با دریافت سیگنال از ماهوارهها و پردازش دادههای تصحیحشده از شبکههای مرجع، مختصات X،Y و Z را بهصورت دقیق و لحظهای ارائه میدهند. امروزه تقریباً تمام پروژههای مهندسی برای کنترل، اجرا و برداشت نقشههای دقیق به این فناوری وابسته هستند.
منظومه GPS نخستینبار توسط آمریکا در دهه ۱۹۷۰ توسعه یافت. با پیشرفت تکنولوژی، گیرندههای نسل جدید دیگر فقط به ماهوارههای GPS متکی نیستند، بلکه از ترکیب چندین سامانه تعیین موقعیت بهره میبرند:
GPS ↔ آمریکا
GLONASS ↔ روسیه
BeiDou ↔ چین
Galileo ↔ اروپا
وقتی یک گیرنده GPS نقشهبرداری بتواند همزمان از چند منظومه سیگنال دریافت کند، تعداد ماهوارهها در دید افزایش یافته و دقت اندازهگیری به سطح میلیمتری میرسد.
ساختار اصلی گیرندههای GNSS در نقشهبرداری
| بخش سیستم | توضیحات | تأثیر بر دقت |
|---|---|---|
| بخش فضایی | ماهوارههای GNSS و ارسال سیگنال | کاهش خطای مسیر موج |
| بخش کنترل زمینی | پایش مدار، تصحیح زمان، دادههای کمکی | بهبود دقت نهایی |
| بخش کاربر | گیرنده GPS نقشهبرداری | پردازش و ذخیره مختصات |
برای تولید مختصات قابل اعتماد حداقل ۴ ماهواره باید در دید گیرنده باشد.
هرچه پارامتر PDOP کمتر باشد ← هندسه ماهواره بهتر ← دقت بیشتر ✅
انواع گیرنده GPS نقشهبرداری و تفاوت آنها
| نوع گیرنده | ویژگی | دقت | موارد استفاده |
|---|---|---|---|
| گیرنده دستی تکفرکانس | سبک و اقتصادی | ۲ تا ۵ متر | محیط زیست، گردشگری |
| گیرنده ژئودتیک | دو/سه فرکانسه | میلیمتری | ژئودزی بلندمدت |
| گیرنده RTK | تصحیح لحظهای | ۱ تا ۲ سانتیمتر | اجرایی، راهسازی، کاداستر |
پرکاربردترین گزینه در ایران گیرنده RTK یا مولتی فرکانس است که با شبکه شمیم، هدی و مهر کار میکند و بدون نیاز به خط دید مستقیم مختصات دقیق ارائه میدهد.
کاربردهای کلیدی در صنعت ژئوماتیک
گیرنده GPS نقشهبرداری در پروژههای زیر نقش اصلی دارد:
* برداشت توپوگرافی و تهیه نقشههای اجرایی
* تعیین مرزهای املاک (کاداستر ثبت)
* نقشهبرداری راه و خطوط انتقال نیرو و نفت
* کنترل و پایش تغییر شکل سازهها (Monitoring)
* برداشت معادن و کارگاههای بزرگ
* ترازیابی ارتفاعی با دقت سانتیمتری
* پروژههای ملی ژئودزی و شبکه مبنا
در بسیاری از پروژهها سرعت برداشت ۴ برابر بیشتر از توتال استیشن است.
دقت گیرنده GPS نقشهبرداری به چه عواملی بستگی دارد؟
| منبع خطا | میزان اثر |
|---|---|
| یونوسفر و تروپوسفر | تا ۲۰ متر خطا |
| بازتاب سیگنال Multipath | تا ۵ متر |
| کیفیت آنتن و ساعت گیرنده | چند متر |
| تعداد ماهواره و PDOP | تأثیر مستقیم بر دقت |
✅ راهحل افزایش دقت
گیرنده چندفرکانسه + RTK اینترنتی ← ۱ سانتیمتر یا بهتر
روشهای برداشت با گیرنده GNSS
| روش | زمان | دقت | مناسب برای |
|---|---|---|---|
| استاتیک | زیاد | میلیمتری | شبکههای دائمی |
| استاتیک سریع | متوسط | حدود ۱ سانتیمتر | پروژههای اجرایی دقیق |
| RTK کینماتیک | لحظهای | ۱–۲ سانتیمتر | راهسازی و کاداستر |
| Stop & Go | متوسط | ۱–۳ سانتیمتر | برداشتهای خطی |
📌 RTK + شمیم = بهترین ترکیب برای ۸۰٪ پروژههای داخل کشور 📌
شبکههای تصحیح فعال در ایران
بهمنظور تصحیح لحظهای و افزایش دقت:
| نام شبکه | متولی | نوع خدمات |
|---|---|---|
| شمیم | سازمان ثبت اسناد | تصحیح برای کاداستر |
| هدی | سازمان نقشهبرداری | پروژههای مهندسی |
| مهر | پژوهشگاه فضایی | پوشش تکمیلی |
📌 ارسال تصحیحات با NTRIP انجام میشود و با سیمکارت 4G/5G کار میکند.
چرا استفاده از گیرنده GPS نقشهبرداری مقرونبهصرفه است؟
✅ امکان فعالیت در شب و مه ✅
✅ کاهش نیاز به نیروی انسانی ✅
✅ اتصال مستقیم به GIS و BIM ✅
✅ حذف هزینههای ایستگاههای توتال ✅
✅ سرعت اجرا بالاتر در پروژههای وسیع ✅
✅ قابلیت یکپارچهسازی با پهپاد برای فتوگرامتری هوايي ✅
◊ این مزایا باعث شده حدود ۹۰٪ برداشتهای جدید در جهان بهصورت GNSS انجام شود. ◊
نکات مهم در انتخاب گیرنده GPS نقشهبرداری
در هنگام خرید، موارد زیر را بررسی کنید:
← تعداد کانالها (حداقل ۱۴۰۰ کانال واقعی)
← پشتیبانی از تمام منظومههای GNSS
← ظرفیت باطری و مقاومت در آبوخاک (IP67)
← دقت RTK تأیید شده در آزمایشگاه
← امکان اتصال به شمیم
← وجود نرمافزار فارسی و پشتیبانی داخل ایران
◊ بهتر است قبل از خرید گیرنده، نیاز پروژه مشخص شود ◊
(کاداستر؟ راهسازی؟ شبکه مبنا؟)
معرفی بهترین گزینه اقتصادی در ایران ✅

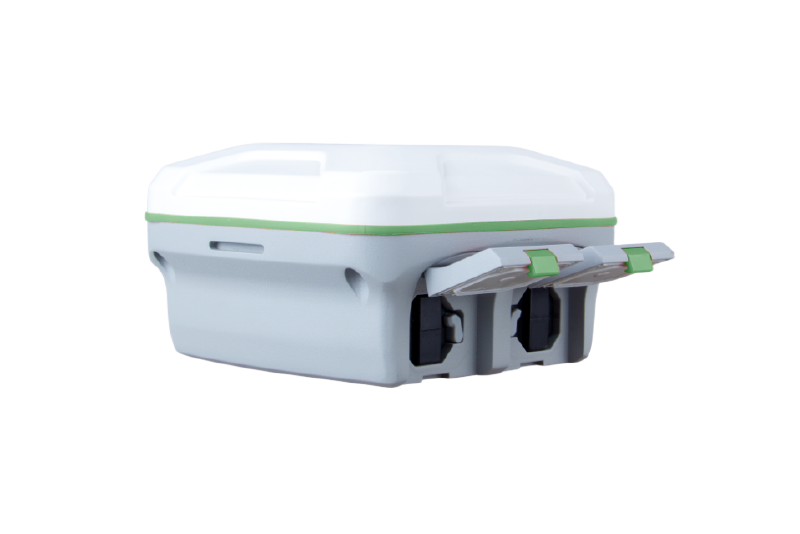

شرکت فدک ارائهدهنده رسمی گیرندههای SingularXYZ:
+ کیفیت جهانی با قیمت اقتصادی
+ هماهنگ با شمیم و شبکههای ملی
+ نرمافزار ساده با امکانات کامل
+ گارانتی معتبر و خدمات سریع
📌 مشاهده قیمت و مدلها در فروشگاه فدک
https://shop.geofadak.com
📞 مشاوره تخصصی رایگان
021-88107001
سوالات متداول (FAQ)
1- آیا با گیرنده RTK میتوان در مناطق شهری کار کرد؟
بله، در صورت دوری از دیوارهای بلند و منابع Multipath.
2- آیا دقت ارتفاع GPS قابل اعتماد است؟
در مدلهای چندفرکانسه ← دقت سانتیمتری تضمین میشود.
3- برای پروژههای طولانیمدت چه روشی مناسبتر است؟
روش استاتیک با دقت میلیمتری برای شبکههای مرجع.
4- چه تفاوتی بین GNSS و GPS وجود دارد؟
GPS یکی از منظومههای GNSS است. GNSS ترکیبی از چند منظومه میباشد و دقیقتر است.
